Изображение уходит в негатив KW-4PH-GX1, DPV-4HP, DPV-4MTH, Quantum, Commax, Kenwei. Для форума.

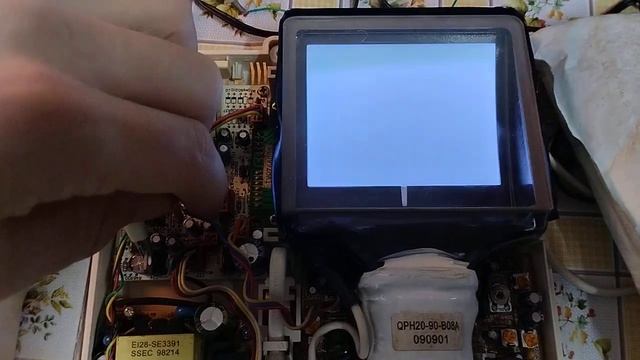

Показано как ведёт себя монитор видеодомофона при появлении видеосигнала. Изображение в негативе с родной вызывной панели и с DVD плеера. Все электролиты выпаяны и проверены мульти тестером. Все в норме. Входные 2 транзистора и другие 2 945-х выпаяны и проверены - исправны. Напряжения на цоколе при наличии видео сигнала: Накал (Н+) - 9.9 В. G1 - 53 В, G2 - 318 В (при измерении мультиметр подсаживает напряжение и уменьшается яркость), G4 - 5,6 В. В итоге: выпаял все транзисторы, прозвонил их и проверил мульти тестером. Утечек и др. проблем не выявил. Впаял всё на место, С945 транзисторы перетасовались местами )) Прочистил контакты после пайки и на конденсаторах тоже. Инверсия ушла, кино работает классно! Починен. Или гдесь сопля была, либо входной транзистор С945 менять не зависимо от того рабочий он или нет, ибо может косячить. Подобное было в УМЗЧ, транзюк в предварительном усилителе цел, но периодически жуткий треск, свист вносил.
