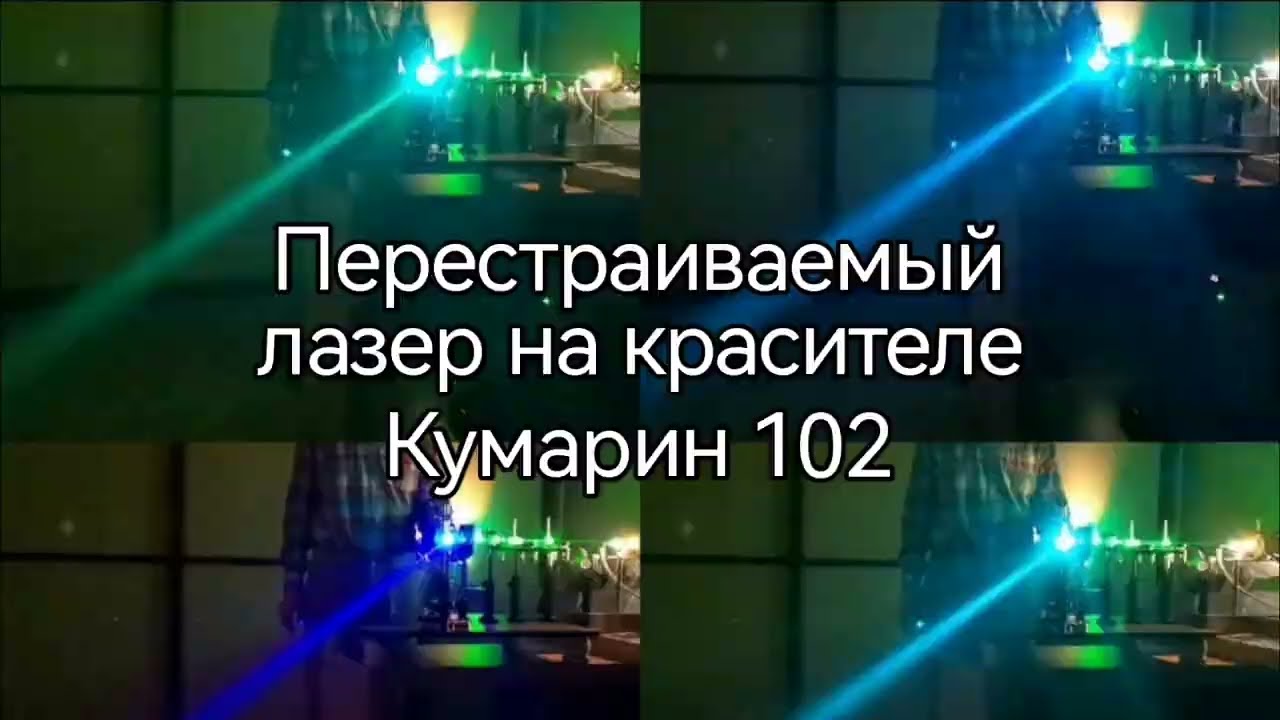

Перестраиваемый лазер на красителе Кумарин 102 / Tunable dye laser Coumarin 102
Частота импульсов: 4 Гц. Видео ускорено в 4 раза. Раствор красителя в этаноле качается 3-й гармоникой неодимового лазера. Кварц (цилиндрическая линза, кювета) использовать необязательно, т.к. длинноволновой ультрафиолет неплохо пропускает и обычное стекло, но всё же хуже, чем кварц. А вот фильтр УФС-1 нужен, т.к. без него остаточное излучение (1064 нм и 532 нм) значительно снижает эффективность генерации. Энергия накачки 50 Дж. Модулировано излучение пассивным Cr4+:YAG затвором, установленным между АЭ и глухим зеркалом, с коэффициентом начального пропускания около 12-16%. Концентрация красителя: 2.6 ммоль/л. На эффективность работы влияет сразу масса факторов: концентрация раствора красителя, расстояние до линзы, расстояние до зеркал резонатора (дифракционной решётки и полупрозрачного широкополосного выходного зеркала). Чуть выше концентрация или попадание в самый фокус линзы (увеличение плотности мощности накачки) - краситель переходит в сверхизлучательный режим работы и "выключает" внешний резонатор (дифракционную решётку и полупрозрачное широкополосное выходное зеркало), т.о. становится невозможной перестройка частоты излучения. Также всегда есть соблазн: увеличить энергию накачки и, тем самым, увеличить энергию излучения красителя. Но тут есть нюансы: 1. Придётся защищать дифракционную решётку; 2. Будет сложно снимать видео, т.к. при большей яркости камера сильнее искажает цвета; 3. На больших энергиях / мощностях повышается вероятность оптического повреждения элементов схемы из-за пыли, что ведёт к финансовым убыткам.
