RS триггер на элементах ИЛИ-НЕ

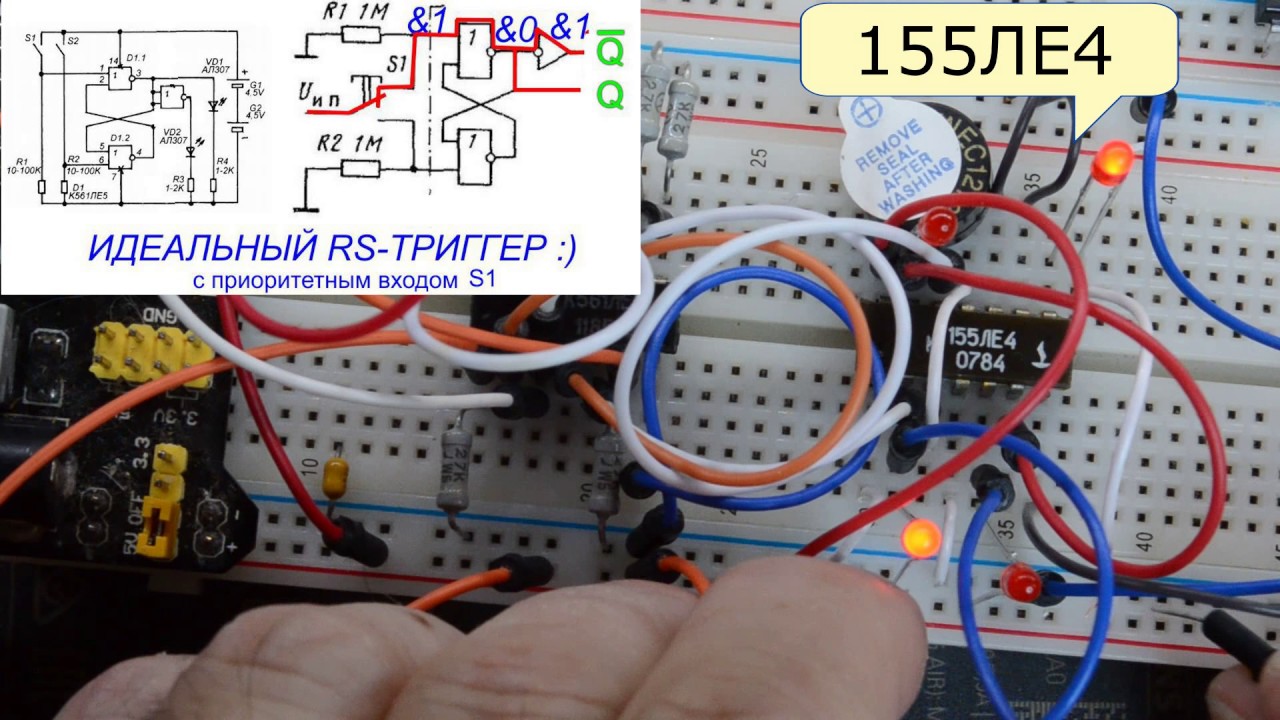

Если кто то взялся за 500 рублей за написание реферата о триггерах, но не в состоянии самостоятельно разобраться в логике их работы, то этот видеоматериал поможет ему в освоении денех. Материал шуточный - делался по требованию одного "изобретателя триггера" , посчитавшего себя гением, превзошедшим всех инженеров Земли... так скромненько. Он не верил на слово и не понимал схему простого триггера на элементах цифровой логики ИЛИ-НЕ 40-ка летней давности... пришлось собрать макет на КМОП К561ЛЕ5 и ТТЛ 155ЛЕ4 микросхемах ИЛИ-НЕ Одной микросхемы достаточно для создания триггера с прямым и инверсным выходами. В отличии от схем на D-триггерах типа 155ТМ2 у этого триггера на ИЛИ-НЕ нет запрещённых противоречивых состояний выходов при логических единицах на входах. За основу взята схема КМОП триггера 561ТР2, у которого тоже нет противоречивых состояний. Это классическая схема... автор неизвестен... А ниже приведён фрагмент самолюбования "изобретателя идеального триггера" своей гениальностью и показ тупости "инженеров того времени": "Хочу поделиться с решением, которое я назвал «идеальный триггер». Всем известен RS-триггер. И его запрещенное состояние, когда на оба входа одновременно подается активный уровень. На выходе в этом случае также будут активные уровни. Если со входов также одновременно снять активный уровень, то на выходах будет неопределенный результат. Это запрещенное состояние инженеры того времени так и не смогли решить. И обошли эту проблему созданием новых видов триггеров. D-триггер и JK-триггер. Я тогда не поверил, что нельзя решить. Пробовал различные варианты. Но пришлось отложить эту задачу. Спустя более чем 10 лет, проблема RS-триггера снова возникла. Также пробовал различные варианты, но все не выходило. И я решил отвлечься на другую задачу. Нужно было на логике сделать что-то вроде регулируемого реле времени. В качестве донора для изучения взял промышленное реле времени. Основой этого реле были микросхемы К561ИЕ8. Я собирал различные варианты схем на этих микросхемах. И тут до меня дошло — вот оно решение идеального триггера! То есть, такие триггеры пригодятся во многих областях. Как в дискретной логике, так в ПЛИС, ПЛК. " Ну в ответ на это и были выложены насмешки от инженеров тех времён :)
