ГраФиС-Тактик (к БУПО-2017)

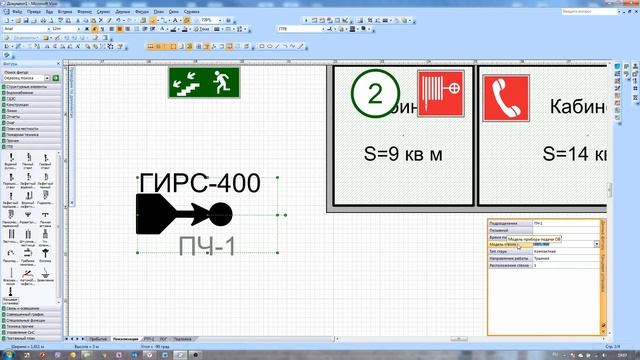

Описание нововведений в АИГС ГраФиС добавленных в связи с выходом Боевого устава пожарной охраны 2017. ------ Основные изменения в версии 10.2.02: - Внесены изменения в следующие фигуры в соответствии с требованиями БУПО-2017: — пожарные стволы (Добавлена подпись расходов из стволов, изменено представление ствола при подаче воды с добавками, настройка отображения добавок вынесена в тип струи) — громкоговоритель (незначительно изменен внешний вид) — прожектор (незначительно изменен внешний вид) — места нахождения пострадавших (добавлено отображение количества пострадавших) — ПГ (изменено расположение подписей, сделано два варианта размещения - переключатель вынесен во всплывающее меню фигуры) — ПК (изменено расположение подписи) — башня (изменено расположение подписи) — задымление (разработана дополнительная заливка зоны задымления точно соответсвующая примеру БУПО-2017) — машина на гусеничном ходу (доавлена буква обозначабщая тип машины) - Разработаны новые фигуры: — Автомобили экстренных служб — Электрозаземление (фигуру можно соединять со стволами, при помощи перемещения контрола) — Место взрыва/возможного взрыва (переключение осуществляется при помощи команды в выпадающем меню) — УГО поэтажного плана - пути эвакуации, огнетушители и прочее — Обозначение количества людей в помещении (при размещении на рабочем листе может автоматически получать значение из фигуры рабочего места) — Ранцевая установка пожаротушения (при размещении на ней фигуры звена ГДЗС, последняя автоматически "приклеивается" к УГО) — Фигуры конструкций поэтажного плана (лифты, печи, вентшахты) — Опашка — Зона возможного обрушения и рубеж безопасного удаления — Обозначение степени огнестойкости (при размещении поверх фигур зданий из набора ГраФиС автоматичеки получает данные о их степени огнестойкости) - Изменена цветовая схема в соответствии с требованиями БУПО-2017 -------------------------------------------------------------------------------------------------------------------- Напоминаю, что цветовая схема уже было обновлена ранее в версии 10.2.00. Но в данной версии внесен незначительные косметические изменения, например подписи стволов теперь имеют прямое написание - ранее было наклонное. Добавлена версия с внутренним содержимым УГО пожарной техники черного цвета (в некоторые гарнизоны России уже пришли варианты БУПО с подобным представлением). Так же добавлены версии цветовых схем в шрифтом согласно ГОСТ. По-умолчанию используется цветовая схема "БУПО-2017 (красная)". Применить любую другую можно воспользовавшись встроенными инструментами ГраФиС. ------ Скачать можно здесь: --------------------------------------------------------------------------------------- - ГраФиС-Тактик X(только набор): https://goo.gl/NfaiVQ - ГраФиС-Тактик X(только набор + OSM2Visio): https://goo.gl/ej2Fi8 ---------------------------------------------------------------------------------------- Официальный сайт проекта ГраФиС: https://goo.gl/Qm3fmD Страничка проекта на сайте wiki-fire.org: https://goo.gl/HN1gXZ
