Victor KD 31 Студия VintageAudio

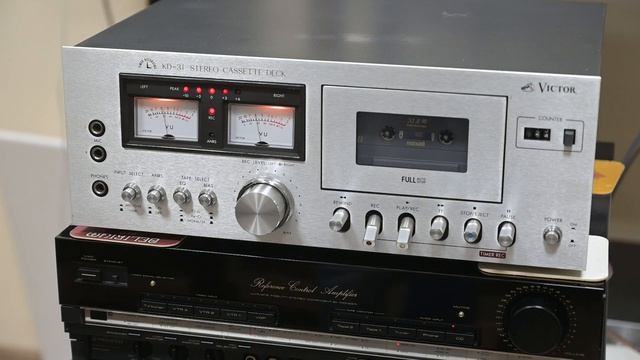

VICTOR/JVC KD-31 ¥ 59,800 (around 1976) https://audio-database.com/VICTOR/player/kd-31.html Диагностика - фон в левом канале - устранение непропаев на основной плате - устранение обрыва провода к основной плате - установка скорости движения ленты - установка уровней воспроизведения - чистка, смазка регулятора уровня записи Рекомендовано - замена всех резиновых деталей ЛПМ Стереофоническая кассетная дека с системой ANRS - автоматическое шумоподавление. ANRS построена на новой микросхеме и обеспечивает снижение коэффициента искажений благодаря контуру коррекции искажений и конструкции с переменным выходным импедансом, улучшению переходных характеристик, фазовых характеристик и характеристик модуляции шума благодаря структуре прямого соединения всех каскадов, а также повышению надежности благодаря электронному переключению записи и воспроизведения. Оснащена 5-сегментным пиковым индикатором, управляемым микросхемой. Пять светодиодов загораются на уровнях -10 дБ, -5 дБ, 0 дБ, +3 дБ и +6 дБ. Сигнал с линейного входа поступает на усилитель записи, минуя микрофонный усилитель для улучшения отношения сигнал/шум и линейности. Записывающая/воспроизводящая головка изготовлена из твердого пермаллоя (Cronios) с прецизионным изготовлением и узким зазором. Превосходные магнитные свойства пермаллоя достигаются при совместимости с твердыми хромированными лентами. Кроме того, форма поверхности зазора уменьшает неровности в диапазоне низких частот. Стирающая головка изготовлена из износостойкого феррита высокой плотности. В блоке питания используются фильтр пульсаций и источник постоянного стабилизированного напряжения для всех цепей, что обеспечивает стабильное питание с минимальными колебаниями. Лентопротяжный механизм вертикального типа, конструкция ЛПМ снижает вибрацию и детонацию. Дверца кассеты плавно открывается и закрывается, используется демпфирование. Кроме того, держатель кассеты имеет конструкцию с шарнирным соединением, что позволяет легко извлекать ленту, а дверцу легко снимать для очистки головки или размагничивания. Возможность записи по таймеру. Отдельно продавался специальный деревянный макинтош. Type Stereo cassette deck Track format 4-track, 2-channel stereo Frequency characteristic 20 Hz ~ 18 kHz (Chrome) 20 Hz ~ 17 kHz (Normal) Signal-to-noise ratio 56dB(JIS) 52 dB above peak level When ANRS is on : 5 dB at 1 kHz, 10 dB at 5 kHz or higher Wow and flutter 0.09%(WRMS) Crosstalk 65 dB (at re-saturation level) Channel separation 35 dB (at read / resaturation level) Bias erase AC Bias 95 kHz, AC Erase 95 kHz Heads Hard Permalloy (Clonios) Recorder / Re-head Erasing head Motor DC Electronic Governor Fast-forward and rewind time 125 seconds (at C-60) Input Sensitivity / Impedance Mic : 0.2mV/600 Ω Line : 80mV/100k Ω Output Level / Impedance Line : 300mV/5k Ω or more Headphone : 0.3mW/8 Ω Recording and reconnector DIN terminal Input : 15mV/10k Ω Output : 500mV/5k Ω Semiconductor used Transistor : 26 SCR : 2 IC : 7 Diode : 42 pcs * Motor circuit not included Pwer 100 VAC, 50Hz/60Hz Power consumption 15W External dimensions Width 390x Height 151x Depth 321 mm Weight 7.2kg Attachment Connection code Head cleaning bar Sold Separately Wood Case WD-6 (¥ 4,500)
