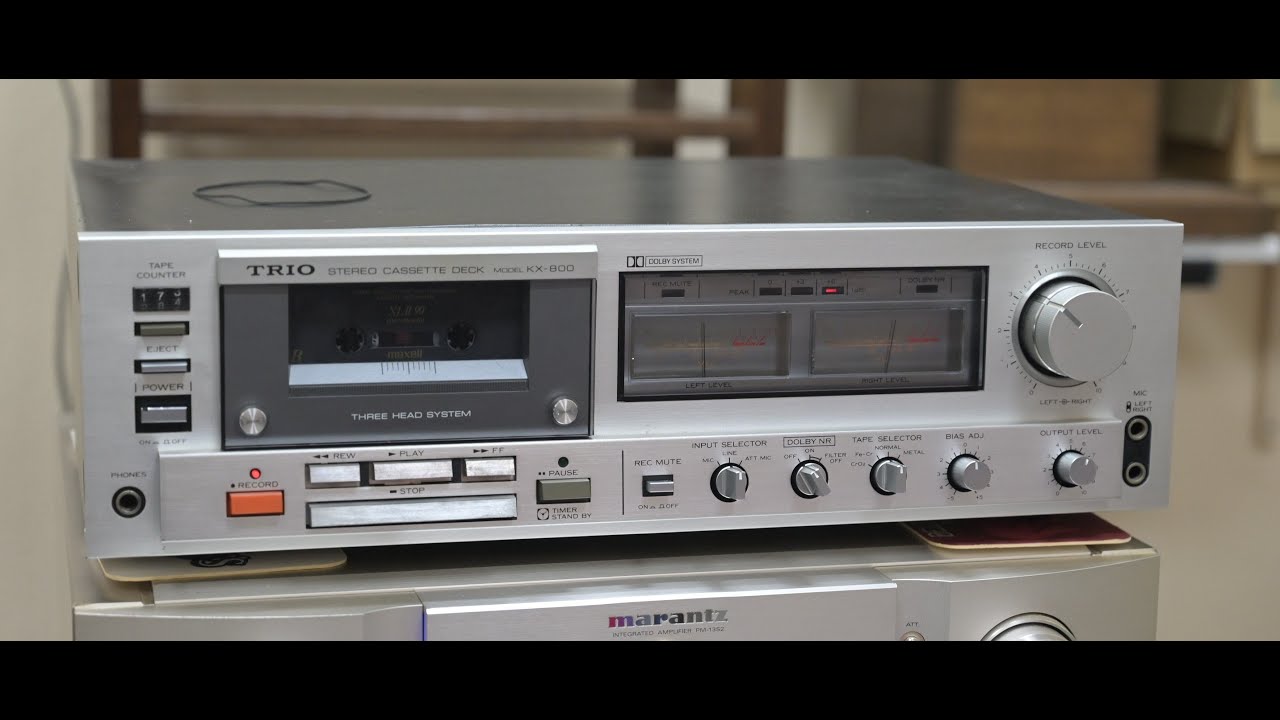

TRIO/Kenwood KX-800 ¥ 59,800 (released in 1979) https://audio-database.com/TRIO-KENWOOD/player/kx-800.html Компания Kenwood в конце 70-х решила сделать недорогую, но 3-х головочную деку. В результате появилась модель KX-800, оснащенная тремя ферритовыми головками. При этом, в целях уменьшения себестоимости, в деке отсутствует сквозной канал, здесь нет раздельных усилителей записи-воспроизведения, поэтому проверить записываемый сигнал не представляется возможным. Также использован простой ЛПМ в котором используется один двигатель, работающий не только на привод тонвала и подмотку-перемотку, но и на привод блока головок. На маховике тонвала имеется шестерня, входящая в зацепление с шестерёнчато-кулачковым механизмом привода блока головок и приподнимающая его. Хотя дека 79-го года, она может работать с металлическими лентами. Ручной переключатель на четыре типа лент. Имеется регулятор тока подмагничивания. Частота подмагничивания - 105 кГц. Система шумопонижения Dolby B и МРХ фильтр. Стрелочные VU индикаторы с дополнительными светодиодными пиковых уровней на 0, +3 и +6 дБ. Что было сделано: Сложный ремонт ЛПМ (переборка, замена сломанных и изношенных деталей, ремонт погнутых деталей), ремонт схемы автостопа Ремонт основной платы (устранение непропаев, закрепление элементов платы) Настройка уровней воспроизведения и записи, настройка и регулировка ЛПМ. Дека использует комбинированную систему с тремя головками, в которой записывающие и воспроизводящие головки разделены и помещены в один корпус. Можно получить длину зазора, подходящую для каждой записывающей головки и воспроизводящей головки, а также улучшить уровень насыщения и динамический диапазон. Кроме того, комбинированная головка может использовать центральное окно половины кассеты как для записи, так и для воспроизведения, реализуя превосходное касание головки. Она оснащена простым в использовании селектором ленты, который может изменять смещение, эквалайзер воспроизведения, эквалайзер записи и чувствительность записи с помощью одного переключателя. Кроме того, она оснащена механизмом точного смещения без ленты к зубу, а также совместима с металлическими лентами, которые подчеркивают качество звука. Дека использует кнопку управления недавно разработанного механического логического управления с использованием вращательного усилия маховика двигателя, а переключатель можно нажать легким нажатием. Кроме того, к кнопкам записи и паузы прикреплены светодиодные индикаторы для предотвращения ошибок в работе. Система шумоподавления Dolby используется для снижения шума ленты. Кроме того, он имеет 3 уровня Dolby NR и 2 уровня фильтра MPX. При записи FM он используется с включенным Dolby NR и включенным фильтром MPX. При записи пластинок он используется с включенным Dolby NR и выключенным фильтром MPX. Схема питания использует полномасштабный стабилизированный источник питания. Это повышает стабильность по сравнению с обычным фильтром пульсаций. Пока удерживается переключатель Rec Mute, можно записывать тишину, не ограничивая громкость записи. Можно отрезать рекламу и объявления во время записи FM-эфира, чтобы создать соответствующую зону отсутствия сигнала между песнями. Дека оснащена механизмом ожидания таймера. Подключив таймер, вы можете запускать и останавливать ленту в удобное для вас время. Вы также можете записывать отсутствие FM, воспроизводить будильник или воспроизводить сон. Линейная вход и вход микрофона независимы, сигнал с линейного входа напрямую подается на усилитель записи, минуя микрофонный усилитель. Это увеличивает динамический диапазон записи линейного входа и улучшает соотношение сигнал/шум. Когда микрофон установлен в положение ATT, вход микрофона ослабляется на -12 дБ, что позволяет записывать звук с меньшими искажениями даже при использовании высокочувствительного микрофона. Type Stereo cassette deck Track format 4-track 2-channel stereo Motor Electronically controlled DC servo motor Heads 3 Head Recording / Playback : ferrite combination Erase : ferrite double-gap Tape speed 4.76cm/s Wow and flutter 0.05% (WRMS) or less Fast forward and rewind speed 85 seconds or less (C-60 tape) Frequency characteristic Normal Tape : 30 Hz ~ 16 kHz (35 Hz ~ 14 kHz ± 3 dB) Ferrichrome Tape : 30 Hz to 18 kHz (35 Hz to 16 kHz ± 3 dB) Chrome Tape : 30 Hz ~ 18 kHz (35 Hz ~ 16 kHz ± 3 dB) Metal Tape : 30 Hz ~ 18 kHz (35 Hz ~ 16 kHz ± 3 dB) Signal-to-noise ratio (Dolby NR OFF/ON) Normal Tape : 52dB/62dB Ferrichrome Tape : 54dB/64dB Chrome Tape : 54dB/64dB Metal Tape : 54dB/64dB Overall strain rate 1.2% or less (1 kHz, 0 VU, normal tape) Recording bias AC system, 105 kHz Erasing method AC erase Input Sensitivity / Impedance MIC : 0.19mV/18k Ω For Low Impedance (600 Ω) Microphone Line : 77.5mV/50k Ω Output Level / Impedance Line : 775mV/100k Ω load Head Phone : 8 ~ 16 Ω headphone Pwer 100 VAC, 50Hz/60Hz Power consumption 16W (Electrical Appliance and Material Control Law) External dimensions Width 440x Height 133x Depth 355 mm Weight 6.8kg
