Ламповый SE усилитель. Тест драйв режимов включения пентода.

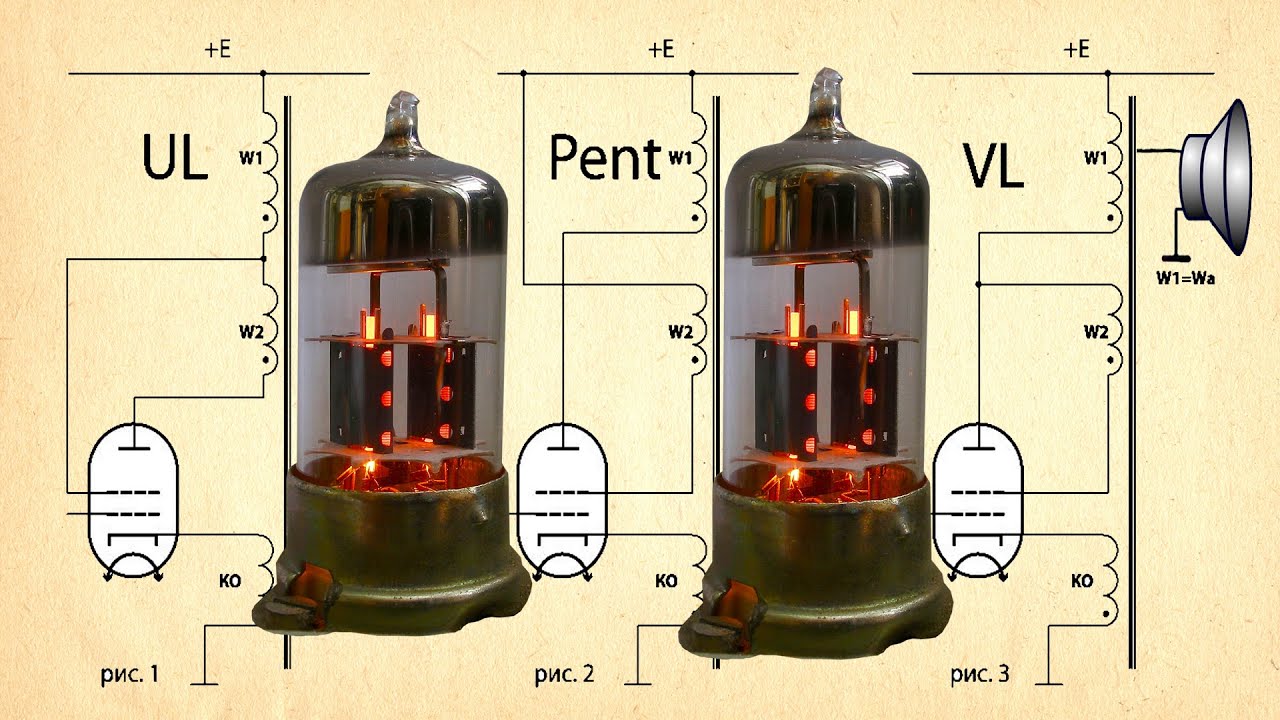

В этом тест-драйве Вы увидите тест нелинейных и интермодуляционных искажений предварительного усилителя, оконечного каскада на пентоде и выходного трансформатора звука, чтобы определить, где и какие возникают искажения звукового сигнала. Схему тестируемого однотактного SE лампового усилителя на пентоде с нестандартным включением выходного трансформатора звука рекомендовал зритель Канала Анатолий https://www.youtube.com/channel/UCVU-pQ524j3eqfj7LbGo4IA В этой схеме удалось получить нелинейные искажения THD (Ти-Эйч-Ди) ниже полупроцента при выходной действующей мощности около 3 ватт. Отличный результат для однотактного усилителя. *** Помочь в развитии Канала Вы можете: Yandex Money: https://yoomoney.ru/to/410013004521132 Web Money: Z546631268395 *** Ссылки на видео: Ламповый усилитель https://www.youtube.com/watch?v=mhSSH_taAc4 Гибридный Лампово-транзисторный усилитель Креймера https://www.youtube.com/watch?v=UMNCu5HyBEA Ламповый усилитель. Настройки драйверного каскада https://www.youtube.com/watch?v=iGFaVSvXaiU Ссылка на архив с материалами видео: https://disk.yandex.ru/d/SBIQtHhtaphP2g 00:00 Канал Неизвестная Физика – приветствует Вас! 00:20 Нестандартное включение выходного трансформатора. 00:54 Описание тестируемой схемы SE усилителя. 02:43 Варианты включения выходного трансформатора звука. 03:36 Так выглядит тестируемый усилитель - описание. 04:57 Первые настройки на частоте 1 килогерц. 06:08 Зависимость гармоник от напряжения смещения на сетке. 07:12 Выбор режима работы выходного пентода. 09:28 Снимаю карту напряжений усилителя. 09:45 Схема усилителя с напряжениями в контрольных точках. 10:05 Тест зависимости THD от частоты. 10:48 Описание схемы тестирования. 12:12 Тест Интермодуляционных искажений – IMD. 14:58 Тест Амплитудно-Частотных Характеристик Драйвера, Пентода. 19:06 Тест Амплитудно-Частотной Характеристики выходного трансформатора. 21:18 Какое у Вас сложилось впечатление о схеме этого усилителя? #Выходной_Трансформатор #Ламповый_Усилитель #Тест_искажений Видео, в форме коротких историй и рассказов о Физике в окружающем нас мире, выходят каждую неделю. Если история понравилась - ставь лайк и подпишись на канал, чтобы не пропустить продолжение! ВОПРОСЫ можно задать в комментарии к любому ролику, в социальных сетях и по электронной почте канала: interfant@yandex.ru На все КОНКРЕТНЫЕ вопросы - отвечаю. Надеюсь, что Ваши вопросы и совместные ответы помогут сделать канал «Неизвестная Физика» интереснее! ******************************************************** На канале много плейлистов, в которых размещены видео о птицах и животных, о РУКОДЕЛИИ, DIY, ЮМОР, занимательная ФИЗИКА, рассказы о ПУТЕШЕСТВИЯХ, ВКУСНЯШКИ, ФОКУСЫ, как сделать мультик и многое другое… Вы обязательно найдете видео по своим интересам! Ориентироваться на канале Вам поможет НАВИГАТОР КАНАЛА. ССЫЛКИ на видео канала размещаются на личных страницах в социальных сетях и в группах: Добавляйтесь в ДРУЗЬЯ! (Добавляясь, ПОЖАЛУЙСТА, пишите - откуда Вы и по какому вопросу) e-mail: interfant@yandex.ru ВКонтакте: http://vk.com/afon2015 Одноклассники: https://goo.gl/VdSsCY Твиттер: http://twitter.com/Afanasy83 Фейсбук: https://www.facebook.com/Afanasy83 Скайп: afanasy83
