Процесс моделирования строительства многоэтажного дом

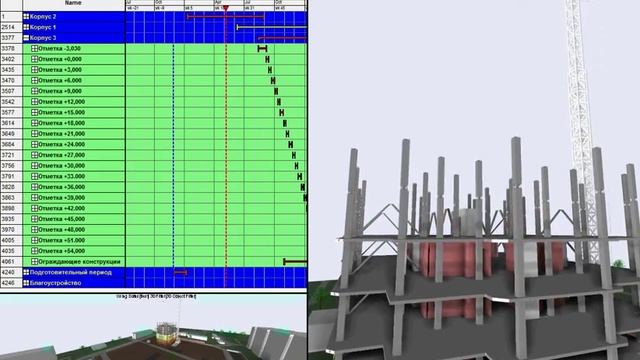

4D-моделирование — это следующий уровень после 3D, где к трехмерной модели добавляется четвертое измерение — время. Для многоэтажного жилого дома в условиях плотной городской застройки (особенно Москвы) это критически важный инструмент управления. Проще говоря: 4D = 3D-модель + календарный график строительства. Вот детальный разбор процесса. Суть 4D-моделирования Это визуализированный календарный план, где вы буквально видите, как здание будет «расти» по неделям и месяцам, какие работы и когда выполняются, как заезжает техника, где складируются материалы. --- ПОЛНЫЙ ПРОЦЕСС 4D-МОДЕЛИРОВАНИЯ МНОГОЭТАЖКИ ЭТАП 0: ПОДГОТОВКА ОСНОВЫ 1. Наличие качественной 3D BIM-модели (LOD 300-400). Это фундамент. В модели должны быть: · Все конструктивные элементы (фундаменты, колонны, перекрытия, стены). · Архитектурные элементы (окна, двери, отделка). · Инженерные системы (на этапах, когда это необходимо для логистики монтажа). 2. Детальный календарно-сетевой график (КСГ) строительства. · Разбитый по технологическим этапам: земляные работы, устройство фундамента, каркас 1-го этажа, кладка стен, монтаж перекрытий и т.д. · С указанием длительности, последовательности и взаимосвязей задач. · Учет всех ресурсов: бригады, техника (краны, бетононасосы), материалы. ЭТАП 1: СВЯЗЫВАНИЕ ЭЛЕМЕНТОВ 3D-МОДЕЛИ С ЗАДАЧАМИ ГРАФИКА (СОЗДАНИЕ СВЯЗОК) · Это ключевой технический этап. Каждому объекту в 3D-модели присваивается атрибут, связывающий его с задачей в графике. · Пример: Все элементы модели «Монолитное перекрытие 5-го этажа» связываются с задачей в графике: «Устройство перекрытия 5 эт. (15.04 – 25.04)». · Инструменты: Специализированные платформы: Autodesk Navisworks Manage, Synchro PRO, BIM 360 Glue, Vico Office. · Процесс часто автоматизирован через импорт данных из MS Project, Primavera P6 или через IFC-классификацию. ЭТАП 2: НАСТРОЙКА ВИЗУАЛИЗАЦИИ И СЦЕНАРИЕВ · Настраивается, как элементы будут появляться в анимации: · Появление/исчезновение (просто смонтировали стену). · Перемещение (имитация заезда крана, доставки панели). · Изменение цвета/прозрачности (например, зеленый = выполнено, красный = отставание от графика). · Создаются сценарии: · Базовый сценарий (идеальный график). · Сценарии рисков (что, если поставка бетона задержится на неделю? что, если кран выйдет из строя?). ЭТАП 3: ЗАПУСК СИМУЛЯЦИИ И АНАЛИЗ (САМАЯ ЦЕННАЯ ЧАСТЬ) Запускается «прогон» строительства. Здесь становится видно то, что не видно в плоском графике Ганта: 1. Выявление пространственно-временных коллизий (конфликтов): · Пример: Кран запланирован на монтаж фасада 10 апреля, а смонтировать его площадку планируется только 15 апреля. В 4D это видно сразу. · Две бригады (электрики и сантехники) по графику должны работать в одном помещении в одно время. 2. Оптимизация логистики стройплощадки: · Где и когда будут складироваться плиты перекрытия? Не перекроют ли они подъезд для бетоновозов? · Хватает ли места для маневров башенного крана на каждом этапе? · Оптимальное расположение бытовок, офиса прораба, бетонного узла. 3. Контроль использования ресурсов: · Наглядное планирование завоза материалов «точно в срок» (Just-in-Time), чтобы не захламлять площадку. · Визуализация пиковых нагрузок на основные механизмы (кран, бетононасос). ЭТАП 4: ПРЕЗЕНТАЦИЯ, ОТЧЕТНОСТЬ И МОНИТОРИНГ · Создание видео-ролика роста здания для отчетов перед инвестором, заказчиком, городскими властями (очень наглядно для согласований в Москве). · Еженедельные оперативные совещания: Не по бумажным графикам, а по 4D-модели. «Вот наш план на прошлой неделе, вот что мы реально смонтировали. Видите отставание на 3-м этаже?». · Интеграция с данными с стройплощадки: Фотофиксация прогресса, сканирование дронами (reality capture) и наложение реального прогресса на модель. --- ПРАКТИЧЕСКАЯ ПОЛЬЗА ИМЕННО ДЛЯ МНОГОЭТАЖНОГО ДОМА В МОСКВЕ 1. Сверхплотная застройка: Нет лишнего места для ошибок. 4D позволяет с ювелирной точностью планировать каждый метр площадки, каждую поставку. 2. Строгие городские ограничения: · Ночные работы, ограничение движения большегрузов: Модель помогает уложить «шумные» этапы в разрешенные окна. · Закрытие проездов, пешеходных зон: Наглядно показывается необходимость и сроки для согласований с муниципалитетом. 3. Сложная логистика в центре/спальных районах: Расчет времени доставки материалов с учетом пробок, планирование заезда тяжелой техники. 4. Работа с подрядчиками (ДУ, СМР, МОНТАЖ): Четкое, неоспоримое техническое задание для каждой бригады в 4D-формате. Минимум споров «кто кого ждет». 5. Продажи на стадии строительства (дольщики): Красивая и реалистичная анимация роста дома — мощный маркетинговый инструмент. СОФТ ДЛЯ 4D-МОДЕЛИРОВАНИЯ (ПРИМЕРЫ) · Autodesk Navisworks Manage + Microsoft Project/Primavera P6 — классическая связка. · Synchro PRO — отраслевой стандарт для сложных объектов, мощный инструмент именно для 4D/5D. · BIM 360 + Plan Grid — облачное решение для командной работы и контроля.
