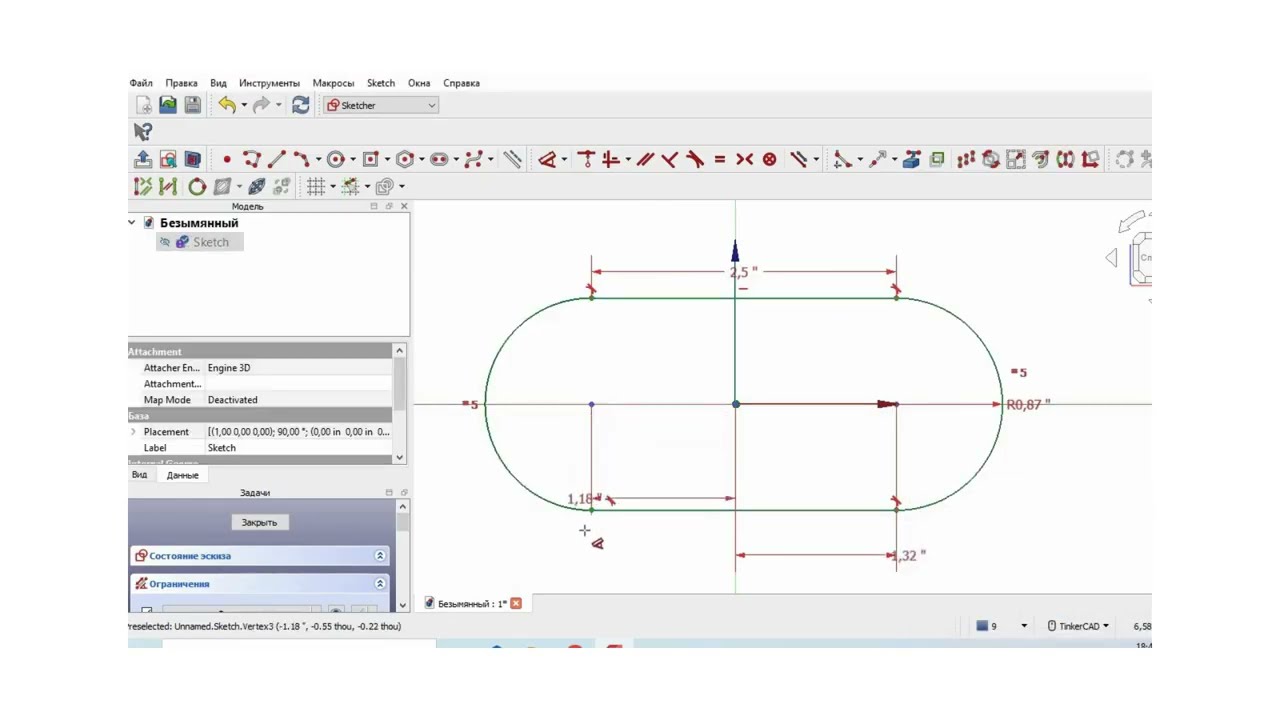

FreeCAD 1.0.1 | Верстак Sketcher: Полный разбор инструментов эскиза для начинающих
Приветствуем на канале IP Engineering Solutions! В этом видео мы подробно разбираем базовый и самый важный верстак во FreeCAD 1.0.1 — верстак Sketcher (Эскиз). Без правильного построения 2D-эскиза невозможно создать качественную 3D-модель, поэтому сегодня мы заложим прочный фундамент для вашей дальнейшей работы в САПР. Вы узнаете, как работают основные геометрические примитивы, как правильно накладывать геометрические и размерные ограничения, чтобы эскиз становился полностью определенным (зеленым), а также разберем несколько полезных практических приемов и фишек. Этот урок идеально подойдет для новичков, которые только начинают свой путь в инженерном 3D-моделировании. Таймкоды (Навигация по видео) 00:00 — Введение. Обзор верстака Sketcher во FreeCAD 1.0.1 01:31 — Инструмент «Точка» и основы позиционирования 02:03 — Как работает ограничение положения элемента 03:01 — Построение полилинии 03:27 — Наложение ограничения параллельности 03:41 — Установка вертикальных и горизонтальных размеров 04:31 — Что значит зеленый цвет эскиза? Полная определенность геометрии 05:36 — Избыточные ограничения (разбор нюансов на примере отрезка) 07:01 — Инструмент «Дуга» и особенности его применения 09:26 — Создание окружности 09:37 — Ограничение диаметра и радиуса окружности 10:51 — Построение прямоугольников 12:43 — Инструмент «Многоугольник» 13:30 — Создание паза (овального отверстия) 13:51 — Нюансы и автоматические ограничения при работе с пазом 16:17 — Вспомогательная геометрия: поиск центра пересечения осей 22:42 — Фиксация элементов эскиза 23:31 — Создание скруглений в углах эскиза 25:01 — Разделение ребра (инструмент «Разбить кривую») 25:57 — Продление грани и тримминг элементов 26:45 — Заключение и подведение итогов урока #FreeCAD #Sketcher #3DМоделирование #САПР #ИнженерныйДизайн #FreeCADУроки #IPEngineeringSolutions
