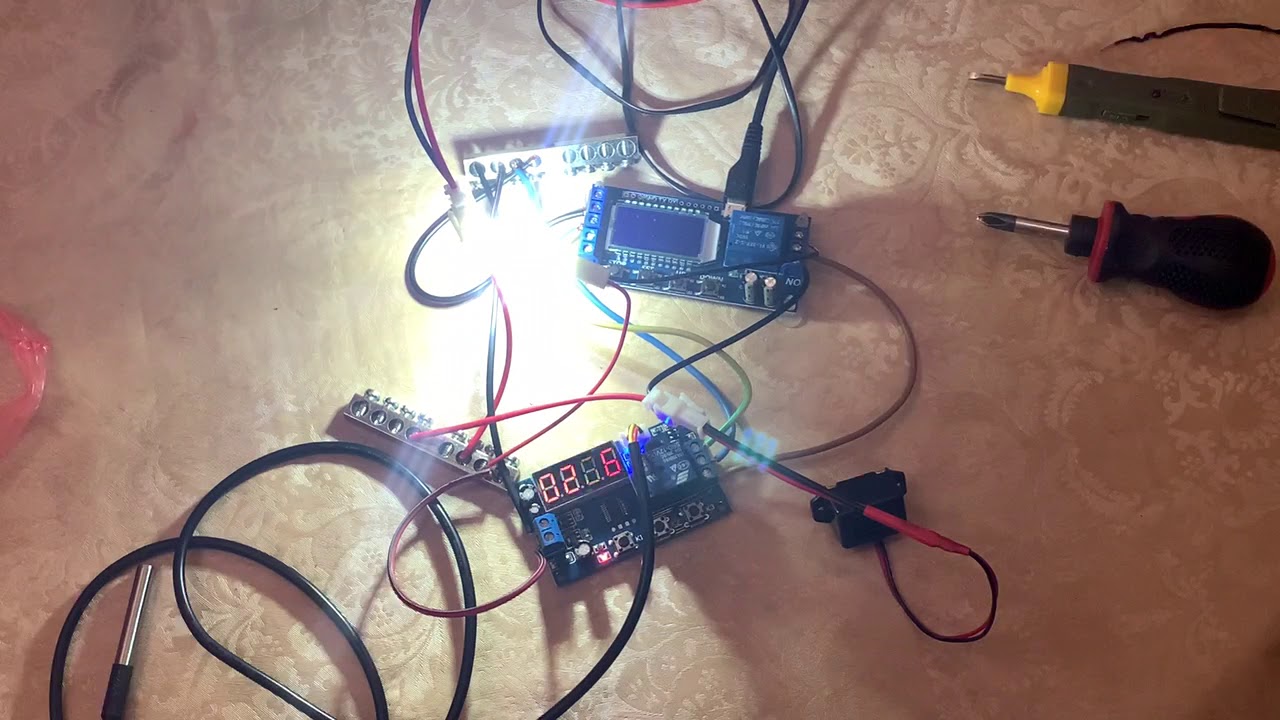

Самодельная автоматика для электрического автоклава Wein (рабочий прототип).

Терморегулятор до 125 градусов https://aliexpress.ru/item/32859290591.html Реле времени https://aliexpress.ru/i/32890556654.html Терморегулятор поддерживает заданную температуру включая /выключая ТЭН. При первом достижении заданной температуры включается отсчёт на реле времени. По истечении заданного времени реле отключает ТЭН. Звучит сигнал об завершении работы. Подключение нагрузки через NO на регуляторе и NC на реле. NC на регуляторе подключён к триггеру реле. Программа на реле Р4 с настройками: CL - необходимое время работы, ОР - 9999 минут. На регуляторе программа Р1 - поддерживает температуру в заданном диапазоне между Т1 и Т2 с дельтой 1 градус. ТЭН автоклава нужно подключать через твердотельное реле. Готовую автоматику смотрите здесь https://youtu.be/fwVeGwFtFK8
