MINI_FPGA (Cyclone IV) #14 Как с помощью IP-ядер Altera создать модуль PLL (ФАПЧ)?

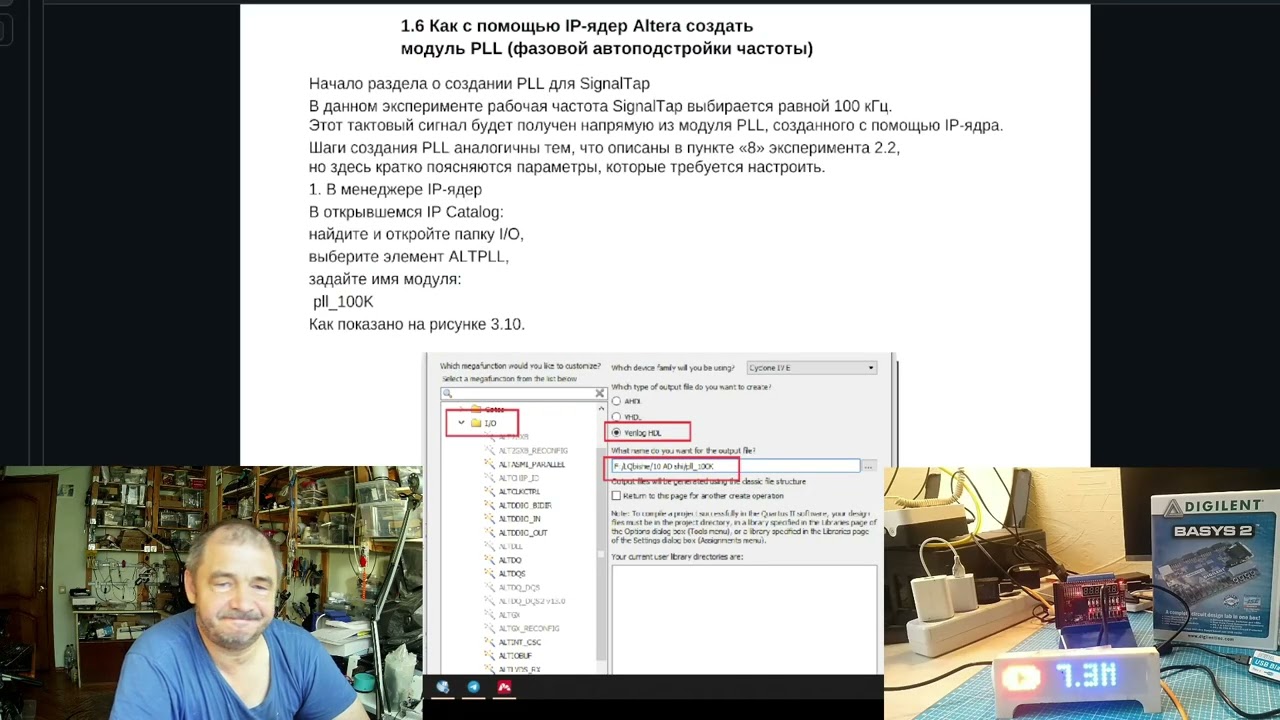

Покупал MINI_FPGA тут https://megabonus.com/y/7lvya === # 🎬 **Текст для видео: «Что такое PLL в FPGA и зачем он нужен?»** --- ## 🔹 **Вступление** В этом видео мы разберём, что такое PLL в FPGA Cyclone IV, зачем он используется, и почему без него невозможно выполнить практическую часть из раздела 1.7 — работу с логическим анализатором SignalTap. Это один из самых важных встроенных модулей FPGA, и понимать его принцип крайне полезно. --- ## 🔹 **Что такое PLL** PLL — это **Phase-Locked Loop**, фазовая автоподстройка частоты. Внутри FPGA это **специализированный аппаратный блок**, который: * генерирует новые частоты из одного базового такта; * может **умножать или делить** входную частоту; * создаёт **стабильные, низкошумящие** тактовые сигналы; * позволяет формировать **несколько выходов** с разными частотами и фазами. Проще говоря: 👉 **PLL — это генератор нужных нам частот внутри FPGA.** Это особенно важно, когда на плате есть только один физический генератор, например **50 МГц**, а нам нужны частоты **25 МГц, 1 МГц, 100 кГц, 100 Гц и так далее**. --- ## 🔹 **Зачем PLL в FPGA** Поскольку FPGA — это параллельная логическая схема, всё в ней работает синхронно от тактового сигнала. И если проекту нужно несколько разных частот — мы обязаны получить их из базовой. PLL позволяет: * понизить частоту для медленных процессов; * повысить частоту для высокоскоростных модулей; * создать ровно ту частоту, какая нам нужна для алгоритма или интерфейса; * убрать джиттер, сделать сигнал «чистым» и стабильным. --- ## 🔹 **Где используется PLL в проекте MINI_FPGA** В учебной книге и лабораторных работах PLL применяется для двух основных задач: --- ## ✅ **1.6 — Создание PLL через IP Core** В разделе 1.6 мы учились **генерировать модуль PLL** с помощью мастера IP-ядер (ALTPLL): 1. Открываем «IP Catalog». 2. Выбираем ALTPLL. 3. Указываем входной сигнал — например, 50 MHz. 4. Добавляем нужный выход — например, **100 kHz**. 5. Сохраняем и подключаем модуль к проекту. Результат — Quartus создаёт аппаратный PLL-блок с выходом именно той частоты, которая нам нужна для следующего этапа. --- ## ✅ **1.7 — Зачем PLL используется в SignalTap** В разделе 1.7, когда мы подключаем **SignalTap II Logic Analyzer**, нам нужен **отдельный рабочий такт** для выборки данных — **sample clock**. Для корректной фиксации сигналов SignalTap должен получать: 👉 **чистый, стабильный, невысокочастотный тактовый сигнал**. Почему? * Если использовать слишком высокую частоту — буфер захвата заполняется моментально. * Если взять частоту напрямую с платы — она может быть нестабильной или слишком быстрой. * Для удобства анализа нужна **медленная, прогнозируемая выборка**. Поэтому мы создаём PLL, который генерирует: ### 🔸 **100 kHz для SignalTap** Эта частота идеально подходит: * она достаточно медленная, чтобы видеть изменения в реальном времени; * достаточно стабильная, чтобы анализатор не пропускал фронты; * гарантированно чистая — ведь PLL устраняет джиттер. SignalTap использует этот сигнал как **рабочий такт**, чтобы фиксировать состояние внутренних сигналов FPGA. Без PLL в этом разделе делать анализ было бы намного сложнее. --- ## 🔹 **Подытожим** **PLL в FPGA — это сердце всей системы синхронного тактирования.** Он позволяет получить любую нужную частоту и обеспечивает стабильность работы проекта. В нашем случае: * В **1.6** — мы учимся его создавать. * В **1.7** — используем результат, чтобы дать SignalTap чистый такт 100 кГц и корректно захватывать данные из нашего проекта. --- 📥 **Исходники проекта, схемы, комментарии в коде и документация доступны здесь:** 👉 GitHub: https://github.com/AIDevelopersMonster/MINI_FPGA_CYCLON4/
