Аппарат воздушного охлаждения (АВО)

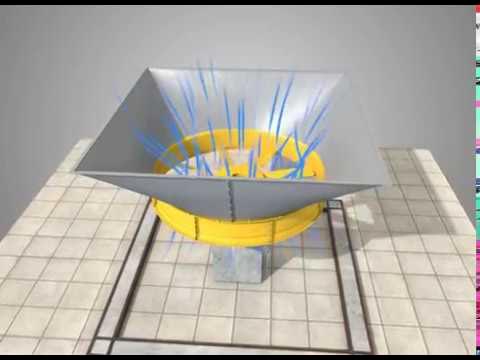

Видео-описание об аппарате воздушного охлаждения (АВО) и его роли в технологическом процессе, протекающем на нефтеперерабатывающем заводе (НПЗ). Назначением АВО (воздушные холодильники) является осуществление необходимых тепловых процессов, таких как: - Охлаждение газов и жидкостей; - Конденсация газа; - Конденсация пара-жидкостных сред. АВО можно отнести к аппаратам поверхностного типа, где в качестве хладагента используют атмосферный воздух. Данные аппараты рассчитаны на работу в широком диапазоне рабочих давлений. Давление аппарата определяет охлаждаемая среда и ее температура. По конструкции различают следующие типы аппаратов: - Горизонтальные АВГ; - Зигзагообразные АВЗ; - Малопоточные АВМ; - Для вязких продуктов АВГ-В; - Для высоковязких продуктов АВГ-ВВ. АВО состоит из следующих основных частей: - Секций теплообменных оребренных труб; - Системы подачи воздуха; - Опорных металлоконструкций. Секции АВО представляют собой пучок из оребренных труб, собранных в трубной решетке и закреплённые методом развальцовки с- или без- обварки. Трубная решетка соединяется с коллектором, к которому в свою очередь подводят трубопроводы, падающие или отводящие охлаждаемую среду. Система подачи воздуха включает в себя: - Рабочее колесо вентилятора; - Электродвигатель с фундамертом; - Диффузор электровентилятора; - Предохранительную сетку. Секции аппарата устанавливают на опорные металлоконструкции, система подачи воздуха крепится снизу. ЗИП комплект: - Теплообменная секция; - Трубный пучок (секции без крышек, прокладок); - Крышка секции; - Колесо вентилятора; - Лопасть вентилятора; - Жалюзи; - Увлажнитель воздуха; - Комплект форсунок для увлажнения воздуха; - Подогреватель воздуха. Принцип работы АВО заключается в следующем: воздух нагнетается лопастями рабочего колеса вентилятора в межтрубное пространство. Лопасти рабочего колеса вентилятора находятся в цилиндрическом коллекторе, который предназначен для направления потока воздуха. Коллектор соединяется с теплообменной секцией с помощью диффузора. Диффузор представляет собой перевернутую четырехугольную пирамиду и способствует выравниванию скоростей потока воздуха перед входом в секцию. Диффузор коллектора вентилятора крепится к раме. К этой же раме крепятся теплообменные секции. Вентилятор с двигателем находится на специальной раме. Воздух, проходя сквозь секцию, нагревается, а продукт в трубах охлаждается или конденсируется. Для изменения расхода воздуха на секции АВО на вентиляторе устанавливается регулятор скорости вращения лопастей или частотный преобразователь. Дополнительно регулировать объем подаваемого воздуха можно при помощи изменения угла поворота лопастей вентилятора или установкой специальных устройств – жалюзи. Расположены они сразу после теплообменных секций и регулируется либо вручную, либо при помощи электромеханического привода. Конструкции АВО и количество секций теплообмена могут быть различными, но принцип действия всегда остается одним и тем же.
