Резонанс электролитов в JBL LSR308 ч.2

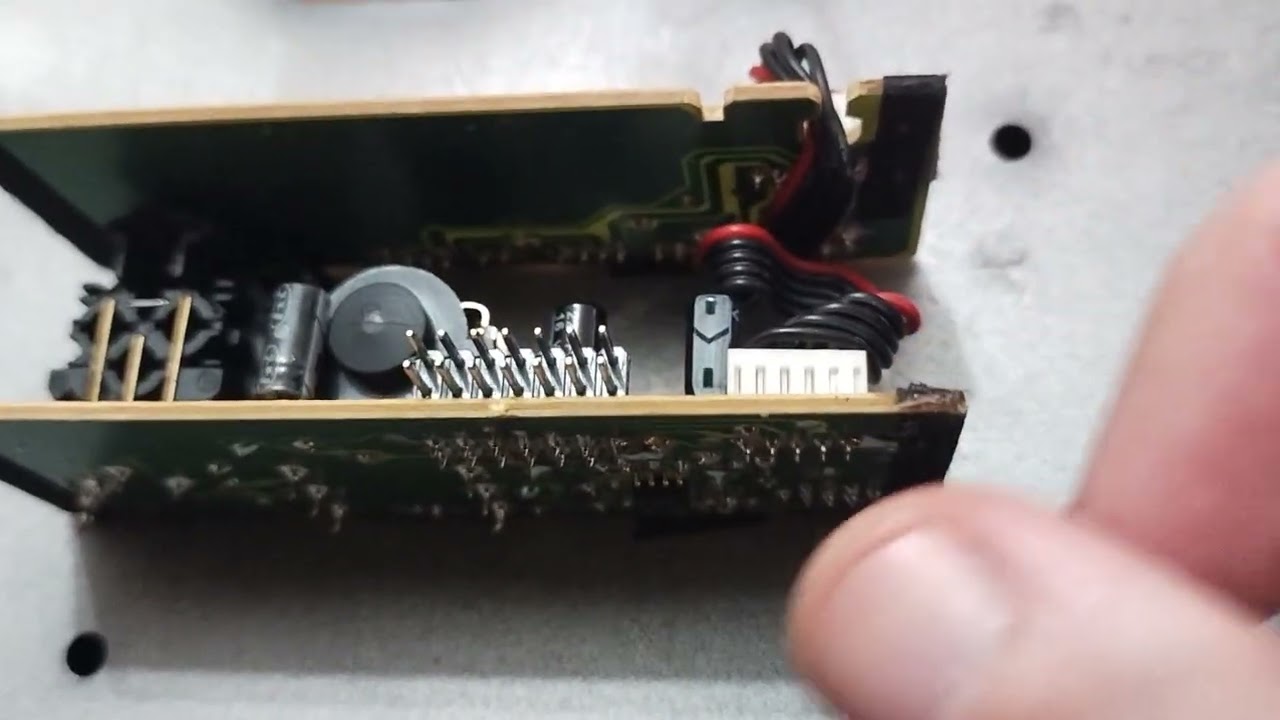

На графике THD акустических систем серии JBL LSR305, LSR308, 305P, 306P и 308P (Mk II) хорошо виден сильный подъём в районе 1-2кГц. На графике АЧХ фазоинвертора так же виден явно выраженный пик резонанса на частоте около 1,2кГц. При постукивании (щелчком пальцем) по корпусу акустики так же хорошо слышен этот резонанс. Так же он фиксируется и спектроанализатором. Причина данного резонанса была не понятна и его относили к внутренним резонансам порта фазоинвертора. Путём исключения всех возможных вариантов было установлено, что причиной возникновения резонанса на частоте 1,2кГц являются электролиты расположенные на небольшой плате внутри коробочки под платой усилителя. Масса этих электролитов в совокупности с упругостью их ножек дают резонанс на этой частоте. Резонанс этот передаётся на плату, на которой они расположены, и он усиливается и эффективно излучается этой платой в виде звука, как мембраной. Причём излучается сразу наружу, через щели разъёмов (само это внутреннее пространство изолировано от внутреннего пространства колонки). По этой причине этот резонанс так хорошо виден при измерении фазоинвертора и поэтому его относили к его резонансам. Так же большое количество таких же электролитов было обнаружено и на основной плате усилителя. И они точно так же резонируют, хотя и не вступают в столь явный резонанс с платой. Подробнее можно прочитать на сайте ASR - https://www.audiosciencereview.com/forum/index.php?threads/jbl-308p-mkii-studio-monitor-review.17338/page-39#post-2542087
