▶️Почему горят разъемы 12VHPWR и 12V-2X6 на видеокартах RTX 5090? Проблема найдена📐e = ∑∞ⁿ⁼⁰ ¹ₙ

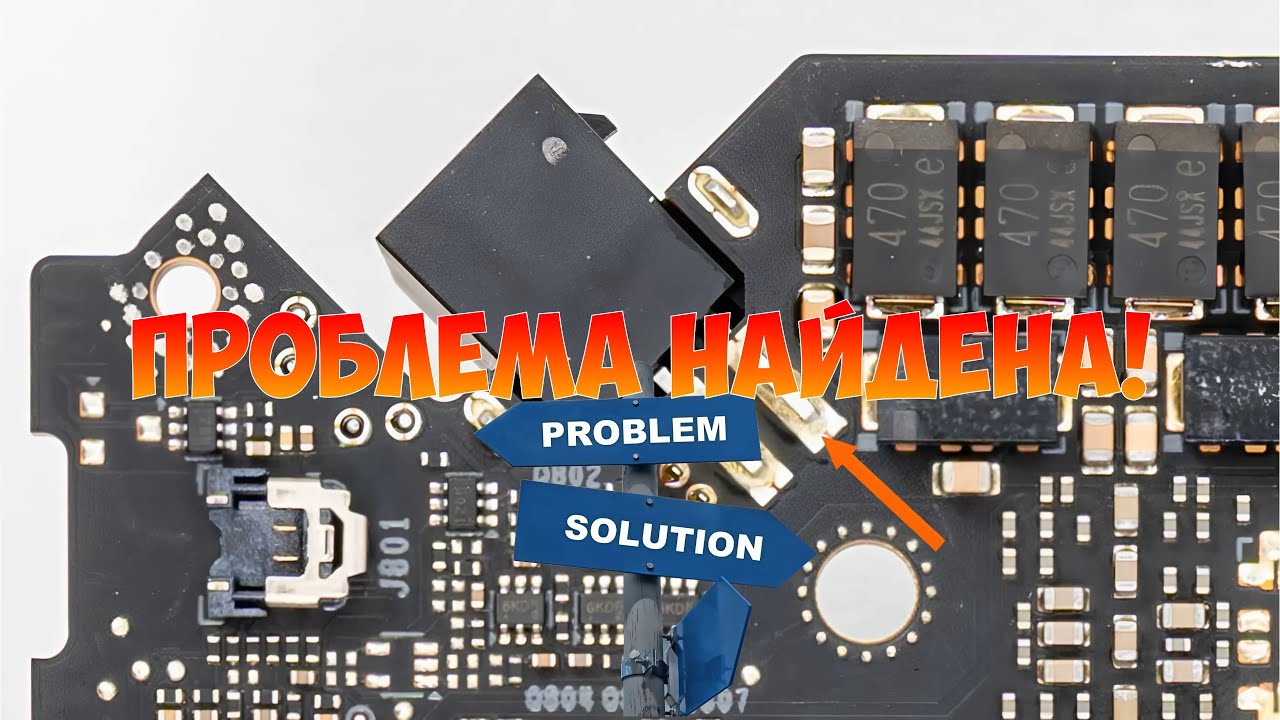

📢Внимание!!! В ролике присутствует ненормативная лексика 🔞 Почему происходит перекос потребляемой мощности? Проблема не в конструкции самого разъема 12VHPWR/12V-2X6 и не в кабеле. Не в блоке питания и даже не в безумном энергопотреблении самой RTX 5090. Вся беда конкретно версии Founders Edition в малюсеньком участке после разъема: все силовые токоведущие пины сходятся в одну точку: Объединив питающие линии таким образом мы получили параллельное соединение проводников. Каждый проводник представляет собой активное сопротивление — резистор, который включает в себя сопротивление провода и переходное сопротивление разъемов. При параллельном соединении ток I равен сумме всех токов, которые протекают по каждому отдельному проводнику: I1 + I2 + ... In. Если сопротивления R1, R2, ... Rn равны, то ток I распределяется по проводникам равномерно. Например, возьмем некий разъем 4-pin, где линия 12 В разделена на два провода, а концы разъемов сведены в одну точку. Вводные: Ток I = 30 А Сопротивление R1 = 0,01 Ом Сопротивление R2 = 0,01 Ом Вычислим ток по каждой линии: Сначала вычисляем общее сопротивление и определяем уровень падения напряжения. Затем полученное напряжение делим на каждое сопротивление по отдельности и получаем ток по линиям. Ток I1 = 15 А Ток I2 = 15 А Представим, что сечения нашего провода рассчитано на 16 ампер. Все хорошо, ток поровну поделился по линиям. Допуски не превышены, все работает, ничего не плавится и не горит. Теперь, произошло повреждение или износ провода/разъема. Мы плохо воткнули разъем, на одном из пинов образовался легкий прогар/оксидная пленка, либо сам пин немного расшатался с одной стороны, из-за чего выросло переходное сопротивление. Совсем немного, практически незаметно. Новые вводные: Ток I = 30 А Сопротивление R1 = 0,02 Ом — сопротивление выросло всего на 0,01 Ом. Сопротивление R2 = 0,01 Ом Вычислим ток по каждой линии: Ток I1 = 10 А Ток I2 = 20 А Ток при параллельном соединении стремиться течь по линии с наименьшим сопротивлением. Из-за этого и возникает перекос. Достаточно лишь небольшого деффекта и крошечной разницы в переходном сопротивлении, чтобы подвергнуть наш гипотетический 16-амперный провод перегрузке. Вот теперь все плохо — рано или поздно произойдет перегрев и расплавление. И хорошо, если производитель заложил хоть какой-то запас. Налицо ошибка инженеров NVIDIA, которые не учли неидеальное состояние кабелей и разъемов блоков питания пользователей. При этом, опыт с RTX 4090 их ничему не научил. Как узнать, что мой провод в порядке и ничего не расплавится? В случае с топологией разъема, когда все пины сводятся в одну точку, никто не застрахован от расплавления. Это лотерея. С разными кабелями и разъемами может быть кардинально другая картина — все зависит от того, как часто вы переподключали кабель, какого он качества, кем выполнен, были ли перекосы, перегрев разъема в прошлом. Другие блогеры выполняют свои тесты, и далеко не у всех происходит перекос нагрузки. Например, у ребят из Falcon Northwest явно нет дефекта и усталости разъемов. При этом, даже небольшое, но чрезмерное, температурное воздействие может образовать тончайший слой прогара, который скажется на переходном сопротивлении.
📢Внимание!!! В ролике присутствует ненормативная лексика 🔞 Почему происходит перекос потребляемой мощности? Проблема не в конструкции самого разъема 12VHPWR/12V-2X6 и не в кабеле. Не в блоке питания и даже не в безумном энергопотреблении самой RTX 5090. Вся беда конкретно версии Founders Edition в малюсеньком участке после разъема: все силовые токоведущие пины сходятся в одну точку: Объединив питающие линии таким образом мы получили параллельное соединение проводников. Каждый проводник представляет собой активное сопротивление — резистор, который включает в себя сопротивление провода и переходное сопротивление разъемов. При параллельном соединении ток I равен сумме всех токов, которые протекают по каждому отдельному проводнику: I1 + I2 + ... In. Если сопротивления R1, R2, ... Rn равны, то ток I распределяется по проводникам равномерно. Например, возьмем некий разъем 4-pin, где линия 12 В разделена на два провода, а концы разъемов сведены в одну точку. Вводные: Ток I = 30 А Сопротивление R1 = 0,01 Ом Сопротивление R2 = 0,01 Ом Вычислим ток по каждой линии: Сначала вычисляем общее сопротивление и определяем уровень падения напряжения. Затем полученное напряжение делим на каждое сопротивление по отдельности и получаем ток по линиям. Ток I1 = 15 А Ток I2 = 15 А Представим, что сечения нашего провода рассчитано на 16 ампер. Все хорошо, ток поровну поделился по линиям. Допуски не превышены, все работает, ничего не плавится и не горит. Теперь, произошло повреждение или износ провода/разъема. Мы плохо воткнули разъем, на одном из пинов образовался легкий прогар/оксидная пленка, либо сам пин немного расшатался с одной стороны, из-за чего выросло переходное сопротивление. Совсем немного, практически незаметно. Новые вводные: Ток I = 30 А Сопротивление R1 = 0,02 Ом — сопротивление выросло всего на 0,01 Ом. Сопротивление R2 = 0,01 Ом Вычислим ток по каждой линии: Ток I1 = 10 А Ток I2 = 20 А Ток при параллельном соединении стремиться течь по линии с наименьшим сопротивлением. Из-за этого и возникает перекос. Достаточно лишь небольшого деффекта и крошечной разницы в переходном сопротивлении, чтобы подвергнуть наш гипотетический 16-амперный провод перегрузке. Вот теперь все плохо — рано или поздно произойдет перегрев и расплавление. И хорошо, если производитель заложил хоть какой-то запас. Налицо ошибка инженеров NVIDIA, которые не учли неидеальное состояние кабелей и разъемов блоков питания пользователей. При этом, опыт с RTX 4090 их ничему не научил. Как узнать, что мой провод в порядке и ничего не расплавится? В случае с топологией разъема, когда все пины сводятся в одну точку, никто не застрахован от расплавления. Это лотерея. С разными кабелями и разъемами может быть кардинально другая картина — все зависит от того, как часто вы переподключали кабель, какого он качества, кем выполнен, были ли перекосы, перегрев разъема в прошлом. Другие блогеры выполняют свои тесты, и далеко не у всех происходит перекос нагрузки. Например, у ребят из Falcon Northwest явно нет дефекта и усталости разъемов. При этом, даже небольшое, но чрезмерное, температурное воздействие может образовать тончайший слой прогара, который скажется на переходном сопротивлении.
