SIMODRIVE 611 ошибка 607 E-A607 подключение 6SN1145-1AA01-0AA1 и 6SN1124-1AB00-0CA1 на лампах

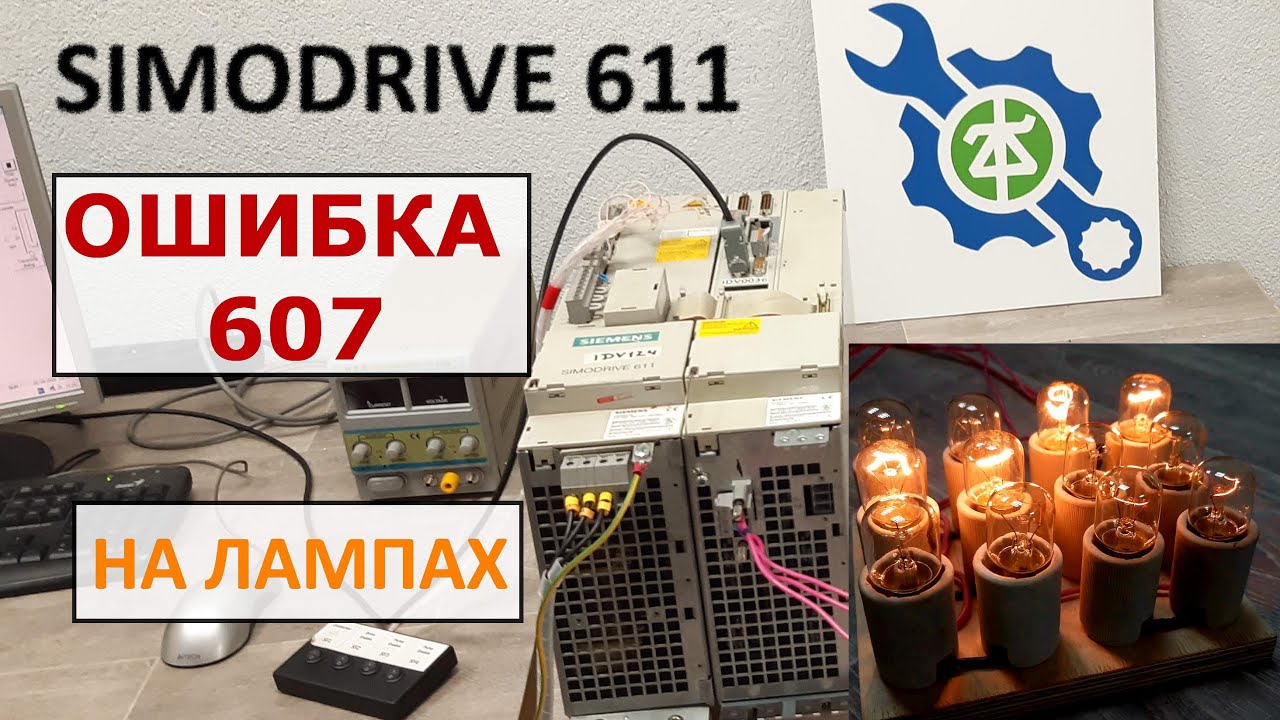

Проверка SIMODRIVE LT-MODUL EXT.2X50A 6SN1124-1AB00-0CA1 в асинхронном режиме, после ремонта и замены силовых транзисторов IGBT module 6MBI50UA-120-52 оси А1. Конфигурация стенда: Блок питания Infeed SIMODRIVE U/E-MOD. INT/EXT. 10/25KW 6SN1145-1AA01-0AA1. Преобразователь Power Module SIMODRIVE LT-MODUL EXT.2X50A 6SN1124-1AB00-0CA1 Плата управления Control Unit SIMODRIVE 6SN1118-0NH11-0AA1 В нагрузку к преобразователю подключены лампы накаливания, для того чтобы проверить работу силовых IGBT ключей в безопасном режиме. В ходе проверки возникла ошибка 607. Ошибка появилась при достижении скорости 400rpm, на более низких скоростях данной ошибки не было. Fault E-A607 Current controller output limited означает: Заданное значение тока не может быть подано на двигатель, хотя задается максимальное напряжение. Причина: Двигатель не подключен или нет фазы. Чем выше скорость у нагруженного двигателя, тем больше ток. А на стенде у нас подключены лампы ( у ламп накаливания с нагревом увеличивается сопротивление спирали ). Для того чтобы двигатель вращался на бо'льших чем было оборотах, преобразователь одновременно с увеличением частоты также увеличивает напряжение, подаваемое на обмотки двигателя. Однако ожидаемого увеличения тока в нагрузке не происходит, потому что сопротивление нагрузки (установлены лампы вместо электродвигателя) имеет значительно большее сопротивление, чем сопротивление двигателя. Нагрузка в качестве ламп выполнена таким образом, что каждая группа из двух ламп показывает работу одного IGBT транзистора. Таким образом, при помощи ламп в нагрузке специалисты определили исправность всех IGBT ключей, после чего преобразователь был протестирован на электродвигателе и отправлен заказчику. Больше о ремонте SIMODRIVE и электродвигателей, Вы можете найти на нашем сайте: https://volgaelectroservice.ru/pages/catalog/simodrive_er_36-47kw.html
