Создание листов и добавление разрезов моделей компании Татпроф и спецификаций на лист Autodesk Revit

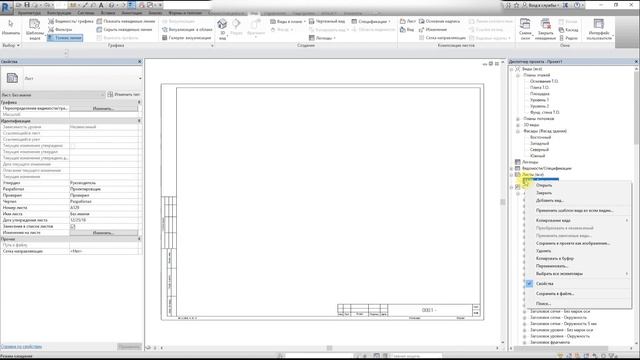

Библиотека информационных моделей: https://www.youtube.com/playlist?list=PLacpLz1SDqU21LeqWPL-C08fg0RgYdiLt Рассмотрим основные шаги по созданию листов. Autodesk Revit позволяет создавать листы из предложенных семейств листов или создавать свои. Ознакомиться с уже созданными семействами листов, вы можете в диспетчере проекте в разделе семейства листов. Рассмотрим, как создавать новый лист из предложенных шаблонов, для этого перейдем во вкладку “вид”, в панели «композиция листов» кликнем «создать лист», в появившемся окне выберем интересующий нас формат листа и штамп. Теперь в диспетчере проекта появился новый лист. Для переименования его перейдите в диспетчер свойств и кликнув правой кнопкой мыши по листу, найдите кнопку переименовать и переименуйте модель. После этого можно добавить план, модели компании Татпроф или спецификацию. Перейдя на нужный вам вид и настроив “подрезку вида”, выбрав её в нижнем меню свойств. Вокруг модели появятся круглые ручки, перетаскивая их будет меняться подрезка вида. После окончания настройки подрезки, переходим на лист и перетягиваем интересующий вас план или спецификацию в поле листа из диспетчера проекта
