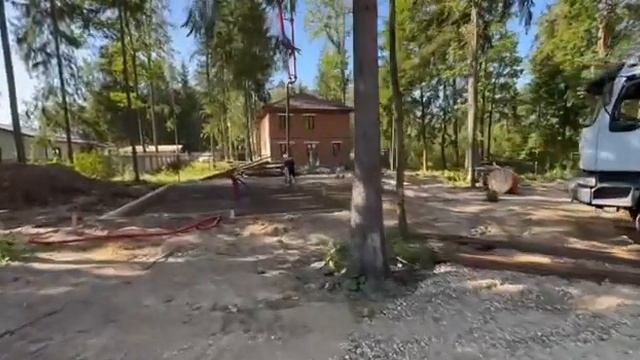

Строительство загородного дома в Москве, заливка фундаментный плиты
Фундаментная плита (монолитная плита) — один из самых надежных и популярных типов фундамента для загородного дома в Подмосковье. Она хорошо распределяет нагрузку на пучинистых грунтах (которых у нас большинство) и фактически является готовым черновым полом первого этажа. Вот подробное руководство по заливке фундаментной плиты под ключ. Краткий план-шпаргалка: 1. Изыскания: Геология + расчет нагрузки. 2. Разметка: Вынос осей дома на участок. 3. Земляные работы: Котлован, дренаж, подушка. 4. Коммуникации: Заложить гильзы для водопровода и канализации ДО заливки. 5. Подбетонка и гидроизоляция: Бетонная подготовка + рулонная гидроизоляция. 6. Утепление (опционально, но очень рекомендуется): Экструзионный пенополистирол (ЭППС) для УШП. 7. Армирование: Вязка двухуровневого арматурного каркаса. 8. Заливка бетона: Без перерывов, с вибрированием. 9. Уход за бетоном: Проливка и укрытие пленкой. 10. Набор прочности: 28 дней до продолжения работ. --- ПОДГОТОВИТЕЛЬНЫЙ ЭТАП (САМЫЙ ВАЖНЫЙ!) 1. Инженерно-геологические изыскания (Обязательно!) Не экономьте на этом! Бурение 3-4 скважин на участке позволит определить: · Тип грунта и его несущую способность. · Уровень грунтовых вод (УГВ). · Глубину промерзания. Результат: Рекомендации по типу фундамента, его толщине и необходимости дренажа. 2. Проект и расчет · Архитектурный проект: Нужно точно знать вес будущего дома (стены, крыша, отделка, мебель, снеговая нагрузка). · Расчет плиты: Инженер определяет: · Толщину плиты: Для 1-2 этажных домов из газобетона/кирпича обычно 250-400 мм. · Диаметр и шаг арматуры: Чаще всего используется арматура А500С диаметром 12-16 мм, с шагом 200х200 мм или 300х300 мм в два слоя. · Марка бетона: Минимум B22,5 (М300), оптимально B25 (М350). Класс по водонепроницаемости — W8, морозостойкость — F200. 3. Разметка участка С помощью колышков, шнура и нивелира выносят в натуру контуры будущей плиты, строго соблюдая геометрию по проекту. Обязательно проверяют диагонали. ОСНОВНЫЕ РАБОТЫ ПО ЗАЛИВКЕ ПЛИТЫ (пошагово) Шаг 1: Земляные работы и подушка · Выемка грунта: Роется котлован на нужную глубину (толщина плиты + подушка). Делается с небольшим запасом по периметру. · Устройство подушки: На дно укладывается и тщательно трамбуется послойно (по 10-15 см): 1. Песок (средней крупности) — 20-30 см. 2. Щебень (фракция 20-40) — 15-20 см. Подушка нужна для дренажа и выравнивания основания. Каждый слой проливается водой и трамбуется виброплитой! Шаг 2: Дренаж и коммуникации · Дренажная система: При высоком УГВ по периметру будущей плиты укладываются дренажные трубы в щебень, отводящие воду в колодец. Крайне важная система! · Заложение гильз: Прокладываются и фиксируются трубы водоснабжения и канализации (в утепленных кожухах), которые будут проходить через плиту. Их выводят вертикально в тех местах, где запланированы санузлы и кухня. Шаг 3: Подбетонка и гидроизоляция · Подбетонка (стяжка): На подушку заливается тонкий слой «тощего» бетона (В7,5, толщиной 50-100 мм). Это нужно для: · Выравнивания основания под гидроизоляцию. · Защиты гидроизоляции от проколов щебнем. · Гидроизоляция: На застывшую стяжку раскатывается в 2 слоя (с нахлестом 10-15 см) рулонная битумно-полимерная гидроизоляция (типа «Технониколь»). Стыки пропаиваются. Гидроизоляция должна с запасом заходить на будущие боковины плиты. Шаг 4: Утепление (для Утепленной Шведской Плиты - УШП) · Поверх гидроизоляции укладывается экструзионный пенополистирол (ЭППС) толщиной 100-200 мм (в 2 слоя с разбежкой швов). Это дорого, но: · Дом становится энергоэффективным. · Плита защищена от морозного пучения. · В толще утеплителя сразу монтируются трубы теплого пола. Шаг 5: Монтаж арматурного каркаса · Это «скелет» плиты. Вяжется два сетчатых пояса (нижний и верхний) из арматуры А500С. · Стержни связываются вязальной проволокой (не свариваются!). · Важно! Нижний пояс должен быть приподнят над гидроизоляцией/утеплителем на 40-50 мм с помощью пластиковых фиксаторов («стульчиков»). Верхний пояс также должен быть утоплен от поверхности плиты на те же 40-50 мм. Это защитный слой бетона. · По периметру и в местах опор несущих стен устанавливаются П-образные хомуты для усиления. Шаг 6: Установка опалубки · По контуру плиты собирается прочная, герметичная опалубка из ламинированной фанеры или доски, которая выдержит давление бетона. Она жестко фиксируется укосинами и стяжками. Шаг 7: Заливка бетона (главное событие!) · Требования: Бетон марки не ниже B22,5 (М300), с подвижностью П3-П4 (осадка конуса 10-16 см). · Процесс: 1. Заливка должна быть непрерывной (желательно в течение одного дня). 2. Подача бетона осуществляется бетононасосом. 3. Бетон уплотняется глубинными вибраторами для удаления воздуха и пустот. 4. Поверхность сразу же выравнивается («правилом») и заглаживается.
