Ось в Автокад

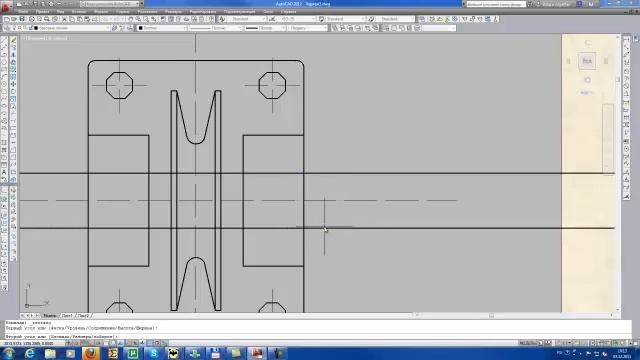

Бесплатный курс AutoCAD для начинающих - http://techcourses.ru/free/acad/ При работе над техническим чертежом часто бывает нужно изобразить какую-нибудь ось, проходящую через деталь или её часть. Особенно часто это бывает при изображении частей каких-то механизмов. Ось в Автокад изобразить несложно, если с самого начала чертить аккуратно. Чтобы все получалось быстро и хорошо, чертежи разных видов должны быть на одном уровне. По сути, они чертятся одновременно. Берется какой-либо элемент чертежа и изображается на том плане, где это удобнее всего сделать. Потом проводятся вспомогательные линии, и на другом плане строится этот же элемент, в точности повторяющий размеры на первом. При этом активно пользуются привязками. Ось в Автокад строится по тому же принципу. Например, чтобы изобразить ось в Автокад на боковой проекции, можно из фронтальной провести параллельные линии по границам оси. Там, где эти линии пересекаются с боковой проекцией, получится уже готовая часть оси, которую остается только доработать – обрезать ненужные места, сделать фаску и т.п. В видеоуроке показано, как начертить ось в Автокад, на примере несложной детали. Как видно, сделать это можно быстро и просто. Показанные приемы можно использовать и при построении других элементов чертежа. Сайт http://techcourses.ru/ Легкого Вам обучения!
