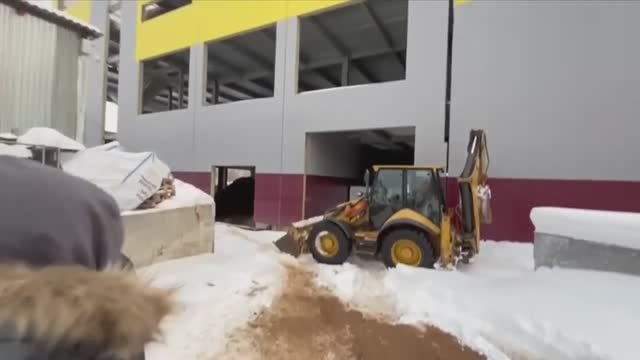

Монтаж металлического каркаса и сендвич панелей в Москве
Монтаж металлокаркаса (ЛМК/ЛСТК) и сэндвич-панелей — это технология быстровозводимых зданий (БМЗ), но требующая высокой квалификации исполнителей. Вот детальное руководство. 1. Ключевые особенности и требования в Москве · Согласование: Конструкция должна быть спроектирована и смонтирована в строгом соответствии с разделом КЖ (конструкции железные) и АР (архитектурные решения) согласованного проекта. Любые отступления требуют пересогласования. · Логистика: Строгие ограничения на въезд и движение большегрузного транспорта. Требуется специальный пропуск и согласование графика поставок, часто — ночная доставка. · Плотная застройка: Часто нет места для складирования. Нужна поэтапная поставка материалов «с колес» и организация рабочей зоны. · Экология и шум: Жесткие нормы по уровню шума, пыли. Работы должны вестись в разрешенное время. --- 2. Этапы монтажа (подробно) ЭТАП 0: Подготовка и проектирование (обязательно!) 1. Проект: Наличие рабочей документации с чертежами КМ (конструкции металлические) и КМД (деталировочными чертежами для завода-изготовителя). 2. Фундамент: К моменту монтажа каркаса фундамент (чаще всего — монолитный железобетонный с закладными деталями или свайно-ростверковый) должен быть готов, принят по акту, и на нем выполнена разбивочная ось с точными координатами колонн. 3. Материалы: Сэндвич-панели должны храниться на ровной площадке, на поддонах, под навесом, чтобы избежать деформации и попадания влаги в стыки. ЭТАП 1: Монтаж металлического каркаса 1. Установка колонн: С помощью крана колонны устанавливаются на закладные детали фундамента. Критически важно выверить вертикальность в двух плоскостях с помощью нивелира или лазерного уровня. Колонны временно раскрепляются укосинами. 2. Монтаж балок и ферм: Укладка и закрепление подкрановых, ригельных балок, ферм покрытия. Сначала собираются основные рамы, затем связи между ними. 3. Окончательное закрепление: После выверки всей геометрии каркаса выполняется окончательное болтовое соединение всех элементов (или сварка, если предусмотрено проектом). Все болты затягиваются динамометрическим ключом с заданным усилием. 4. Монтаж прогонов и связей: Установка стеновых и кровельных прогонов (Z- или C-образных), которые являются основой для крепления панелей. ЭТАП 2: Монтаж сэндвич-панелей Общий принцип: Монтаж ведется снизу вверх для стеновых панелей и от карниза к коньку для кровельных. Для стеновых панелей: 1. Установка стартового профиля: По цоколю или фундаменту крепится нижний профиль (стартовая планка), выровненный по уровню. 2. Монтаж угловых панелей: Сначала выставляются угловые панели, которые служат ориентиром. 3. Крепление панелей: Панель устанавливается в стартовый профиль, выравнивается по вертикали и крепится к прогонам саморезами с неопреновыми шайбами (цвет подбирается в тон панели). Крепеж устанавливается строго вертикально, не перетягивая, чтобы не создать мостик холода. 4. Герметизация швов: Стыки между панелями — самое слабое место! Используется специальный герметик для сэндвич-панелей (типа Тилт, Макрофлекс) и/или замковые профили. Верхний торец панели обязательно защищается. Для кровельных панелей: 1. Укладка панелей: Панели укладываются вдоль ската. Используются салазки или вакуумные подъемники для безопасной подачи. 2. Крепление: Крепеж осуществляется только в гребень волны специальными длинными саморезами с усиленными шайбами. 3. Торцевые и коньковые элементы: Устанавливаются специальные доборные элементы (конек, торцевые планки, карнизные узлы) с обязательной проклейкой уплотнительной ленты и герметизацией. ЭТАП 3: Установка окон, дверей, ворот · Проемы усиливаются по проекту. Оконные и дверные блоки устанавливаются в проем, выверяются по уровню и крепятся к каркасу, а не к панелям. Зазоры заполняются монтажной пеной с низким коэффициентом расширения. --- 3. Требования к качеству и контроль · Допуски: Отклонение колонн от вертикали — не более 1/1000 от высоты, но не более 15 мм. · Крепеж: Все саморезы должны быть затянуты равномерно, без перекосов и повреждения покрытия панели. · Герметичность: Швы должны быть непрерывными, без разрывов. Обязательна проверка после дождя. · Визуальный осмотр: Отсутствие вмятин, царапин на панелях, чистые замковые соединения. --- 4. Ориентировочная стоимость и сроки (Москва, 2024) · Стоимость монтажа каркаса (работа): 1 000 – 2 500 руб./м² площади застройки. · Стоимость монтажа сэндвич-панелей (работа): 600 – 1 200 руб./м² панели. · Итого стоимость монтажных работ «под ключ»: 1 600 – 3 700 руб./м² здания. · Сроки монтажа для здания 1 000 м²: 15-30 рабочих дней (при наличии готового фундамента и материалов). --- 5. Критические ошибки и риски 1. Монтаж без проекта или КМД: Приведет к ошибкам в узлах и невозможности собрать конструкцию. 2. Неправильное хранение панелей: Ведет к деформации и попаданию воды, после чего панели непригодны. 3. Экономия на крепеже и герметике: Использование дешевых саморезов без шайб или обычного силикона приведет к протечкам и коррозии.
