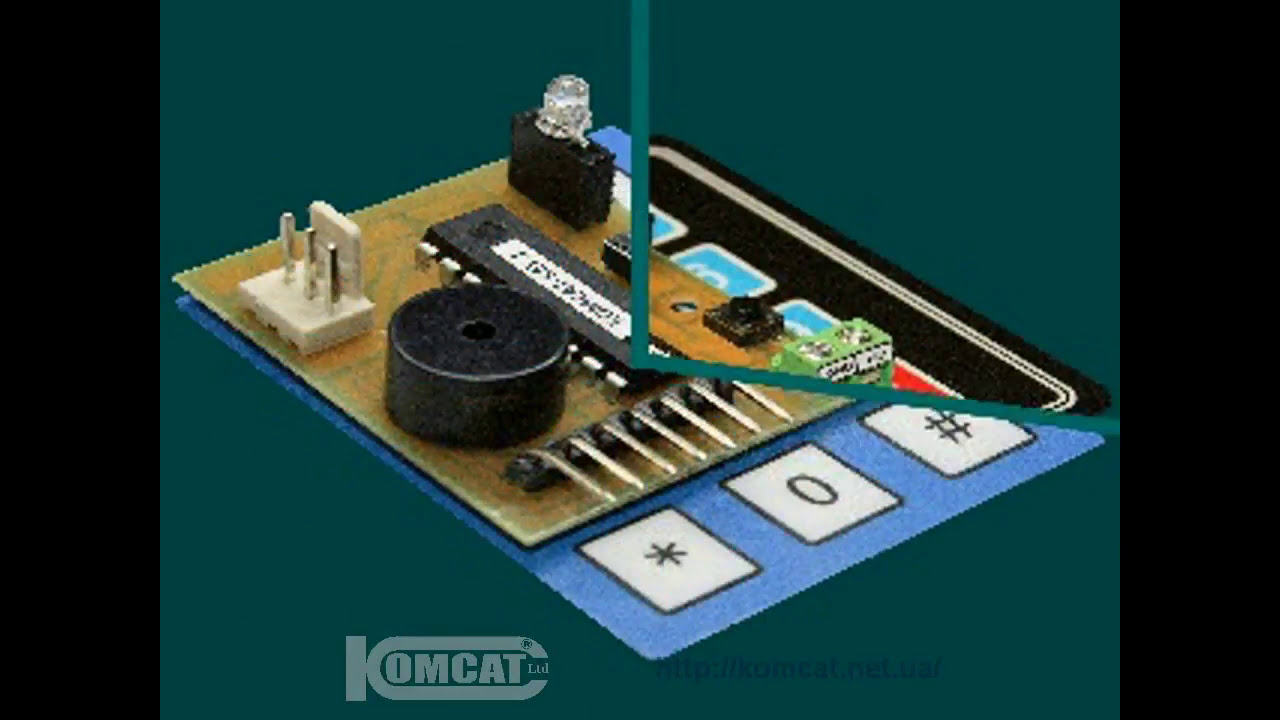

Контроллер кодовой клавиатуры КОМСАТ-KEY.1

САЙТ: https://komcat.net.ua/ ПАСПОРТ - .PDF: https://komcat.net.ua/manual/skyd/key1r.pdf ИНДИКАЦИЯ Контроллер оснащен звуковой и светодиодной трехцветной индикацией, обеспечивающей понятное отображение текущего состояния и программирования основных функций:  Красный – режим ожидания, РЕЛЕ выключено.  Зеленый – код принят, выход РЕЛЕ включено.  Желтый – режим программирования. При нажатии клавиатуры подается короткий звуковой сигнал, а при ошибке ввода кода подается более длительный звуковой сигнал. УПРАВЛЕНИЕ Изменение состояния РЕЛЕ происходит после ввода правильного кода и его подтверждения клавишей *#+. Пример: 1 2 3 4 #. Клавиша **+ используется только для смены пароля или изменения основных функций. В случае ошибочного нажатия клавиши **+ после ввода пользовательского пароля в режиме работа для сброса нажать *#+. РЕЖИМЫ РАБОТЫ РЕЛЕ контроллера может работать в двух режимах: Бистабильный (триггерный) - заводские настройки  Ввод правильного пароля вызывает переход из состояния выключен (красный светодиод, РЕЛЕ выключено) в состояние включен (зеленый светодиод РЕЛЕ включено) или наоборот - до момента очередного ввода правильного пароля. Моностабильный (импульсный)  Ввод правильного пароля вызывает переход из состояния выключено (красный светодиод, РЕЛЕ выключено) в состояние включено (зеленый светодиод РЕЛЕ включено) на запрограммированное время. ПАРОЛИ Запрограммированные в контроллере пароли и установки сохраняются в энергонезависимой памяти, благодаря чему исключена возможность их утери при отключении питания. Имеются два пароля для управления контроллером, пользовательский и сервисный. Пароли программируются всегда в виде последовательности из цифр. Пользовательский Пароль должен состоять всегда из цифр и может иметь длину кода от 4 до 7 цифр. Длина кода задается при программировании, а меняется в режиме работа. Заводское значение 1234. Сервисный Пароль должен состоять всегда из 4 цифр. Замена осуществляется в режиме программирования основных функций. Заводское значение 0000. Сервисный Пароль должен состоять всегда из 4 цифр. Замена осуществляется в режиме программирования основных функций. Заводское значение 0000. СМЕНА ПАРОЛЯ ПОЛЬЗОВАТЕЛЯ В рабочем режиме необходимо произвести ввод актуального пароля пользователя и нажать [*], загорится желтый светодиод. Затем следует ввести сервисный пароль и нажать [*] загорится зеленый светодиод. После ввести новый пароль и подтвердить нажатием **] загорится желтый светодиод. Повторно ввести новый пароль и подтвердить нажатием **]. Если пароли совпали контроллер подтвердит смену пароля длинным звуковым сигналом с включением мигающего зеленого светодиода с последующим выходом в рабочий режим. В случае ошибки, длительное включение звукового сигнала и мигание красного светодиода. Пользовательский пароль останется прежним контроллер перейдет в рабочий режим. Пример: Длина пользовательского кода 4 - 1234*0000*5678*5678* Длина пользовательского кода 7 - 1234567*0000*0987654*0987654* СБРОС В ЗАВОДСКИЕ УСТАНОВКИ Для сброса необходимо кратковременно нажать кнопку RESET, при этом загорается желтый светодиод и включается продолжительный звуковой сигнал. Заводские установки восстановлены, для выхода из режима необходимо набрать любую комбинацию из семи цифр с нажатием клавиши [#]. Подтверждение длительный звуковой сигнал с мигающим красным светодиодом, с последующим выходом в рабочий режим. Заводская конфигурации 0000400 (код пользователя 1234, сервисный код 0000,режим бистабильный). ПРОГРАММИРОВАНИЯ ОСНОВНЫХ ФУНКЦИЙ Для смены основных функций необходимо нажать кнопку RESET, произойдет сброс в заводские настройки, при этом загорается желтый светодиод, включается продолжительный звуковой сигнал. После этого необходимо ввести новый 7 - ми значный код конфигурации CCCCLSS и нажать **]. После этого продублировать новый код нажав **]. Подтверждение успешной записи длительный звуковой сигнал с мигающим зеленым светодиодом и выходом в рабочий режим. Где CCCC новый сервисный код, L длина пользовательского кода, SS длительность включения реле в секундах (max 99 сек). Пример 1: код конфигурации 1010703 Пример 2: код конфигурации 7777400 1010 – новый сервисный код 7777 – новый сервисный код 7 – длина пользовательского кода 1234567 4 – длина пользовательского кода 1234 03 – включения РЕЛЕ на 3 секунды 00 – режим РЕЛЕ бистабильный ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  Напряжение питания +9…+16 В  Ток потребления max 40 мА  Релейный выход max 36 VDC - 2 А  Температура эксплуатации -30°С…+60°С  Ответный разъем для подключения клавиатуры (Х1) BLS-07  Габаритные размеры контроллера (ДхШхВ) 45х35х20 мм  Крепления под винт Ø 3 mm
