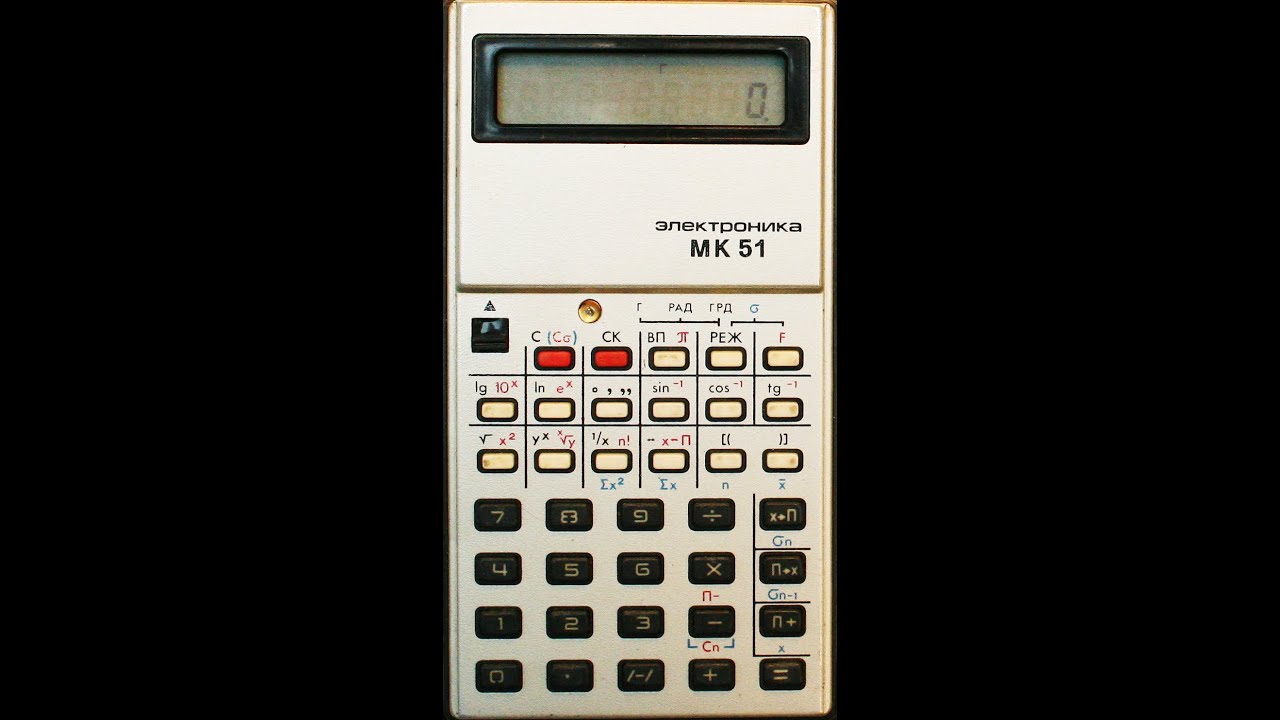

Power Mod / Блог Любителя Микрокалькулятор МК51/СССР Доработка, добавление автоматического выключателя Схема калькулятора Доработка схемы Параллельно тумблеру добавляем эл.ключ "Автомат" реагирует на свет, когда разворачивается "книжка" с калькулятором Схема доработки: Как видно, я разорвал цепь "разряжающую ост. напряжение", видимо, необходимую для "правильного старта". Но и без "этого разряда" калькулятор запускается нормально, а следовательно нам не надо впустую тратить ценную электроэнергию :о) На схеме доработки разрыв помечен крестом. Для доп.схемы в пластмассовом корпусе есть подходящяя емкость. Возможно, советскими инженерами планировалась "подобная" доработка... :о) Что-бы схема свободно вошла необходимо убрать стенку. Вид с обратной стороны, запитка схемы. Дополнение: Механический тумблер теперь выполняет роль "принудительного включения" в случае, если не хватает внешнего освещения (в достаточно темной обстановке). !!! Главное !!! не забыть его вернуть на исходное положение ВЫКЛ. Схема была сделана очень давно, в 80х годах, из того, что было под рукой. Возможно, режим работы транзистора подобран "от балды" и "не идеален", но за все время использования батарея менялась всего один раз (и один раз, когда работал в "темноте" и использовал "принудительное включение" и, понятное дело, благополочно забыл его выключить... что-же, к хорошему привыкаешь мгновенно :о) Маркировку компонентов не подскажу. Можно предположить, что транзистор КТ3102 (других "хороших" в то время просто не было), а фотоэлемент, ск. всего фотодиод, купленный на барахолке "фото-парой". Излучатель сгорел в ходе идейных экспериментов, приемник остался "не при делах"... на некоторое время. Корпус транзистора немного сточен, на фото это видно, ноги укорочены по самые "помидоры", коммутация сделана "фтороплатовым" проводом. Ну и понятное дело, схема сначало запускалась на макетке и только потом в конструкцию Перед сборкой обязательно скотчем почистите контакты от пыли длина ролика 1 мин без голосового сопровождения, короткие кадры, необходимо смотреть, использовать пробел для стоп-кадра, только суть. Все проекты с фотками, схемами, текстами: https://sourceforge.net/projects/sunjob-photo-trigger Все документы подготовлены в Linux, кодировка UTF8, UNIX перенос строк.
