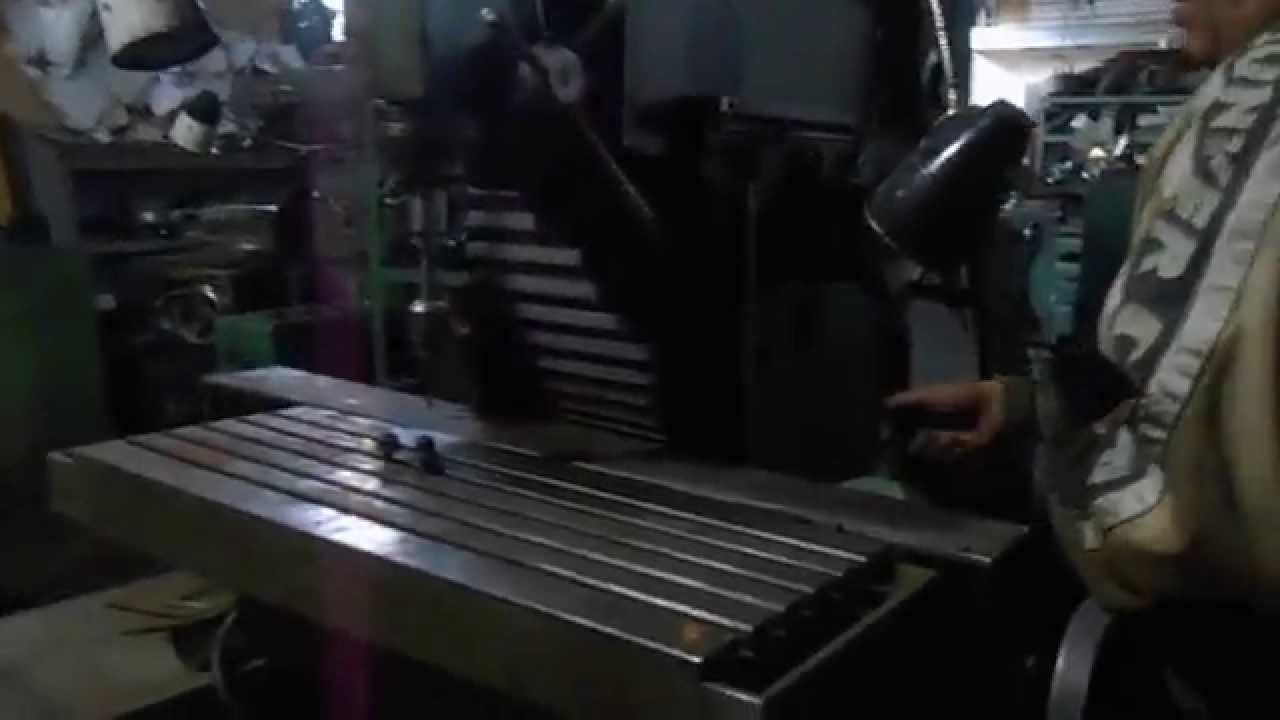

67К25 станок фрезерный широкоуниверсальный,тел.0976109661 Роман,Пром,г.Львов
Технические характеристики фрезерного станка 67К25 Наименование параметра СФ676 67К25ПР Основные параметры Класс точности по ГОСТ 8-82 Н П Размеры горизонтального (углового) стола, мм 250 х 800 320 х 800 Размеры вертикального стола, мм 250 х 630 250 х 630 Максимальная масса обрабатываемой детали, кг 100 350 Расстояние от оси горизонтального шпинделя до рабочей поверхности горизонтального стола, мм 80..460 45..595 Расстояние от торца вертикального шпинделя до рабочей поверхности горизонтального стола, мм 0..380 10..490 Вылет оси вертикального шпинделя, мм 125..375 165..485 Наибольший продольный ход стола (X), мм 450 400 Наибольший ход шпиндельной бабки (Y), мм 300 320 Наибольший вертикальный ход стола (Z), мм 380 450 Вертикальный и горизонтальный шпиндели Частота вращения горизонтального шпинделя, об/мин 50..1630 40..2000 Частота вращения вертикального шпинделя, об/мин 63..2040 40..2000 Количество скоростей шпинделя 16 18 Цена деления лимбов, мм 0,05 0,02 Цена деления линеек, мм 1,0 Конус горизонтального и вертикального шпинделей 40АТ5 Пределы подач шпиндельной бабки, мм/мин 13..395 10..1000 Количество подач шпиндельной бабки 16 б/с Максимальное усилие подачи бабки, Н 9500 Максимальный допустимый крутящий момент на шпинделе горизонтальном/ вертикальном, Нм 230/ 82 Зажим-отжим инструмента Механиз Вертикальная фрезерная головка Наибольшее осевое перемещение вертикального шпинделя, мм 80 60 Наибольший угол поворота вертикальной головки в вертикальной плоскости, градус ±90 ±90 Масса вертикальной фрезерной головки, кг 70 Вертикальный и горизонтальный столы Количество подач стола в продольном и поперечном направлении б/с б/с Пределы продольных и поперечных подач стола (X. Y), мм/мин 13..395 10..1000 Ускоренный ход стола, мм/мин 935 1800 Максимальное усилие подачи стола, Н 9500 Угловой горизонтальный стол Число Т - образных пазов 5 Масса углового горизонтального стола 105 Угловой универсальный стол Размеры горизонтального универсального стола, мм 200 х 630 Наибольший угол поворота в горизонтальной плоскости, град ±20 Наклон длинной стороны, град ±45 Наклон короткой стороны, град ±30 Масса углового горизонтального стола 55 Стол круглый горизонтально-вертикальный Диаметр планшайбы стола, мм 250 Габаритные размеры, мм 338 х 485 х 140 Масса круглого стола 60 Привод и электрооборудование станка Количество электродвигателей на станке 4 Электродвигатель главного привода, кВт 3 3 Электродвигатель привода подач, кВт 1,3 Электродвигатель смазки и зажима инструмента и направляющих, кВт 0,55 Электродвигатель привода насоса охлаждения, кВт 0,12 Суммарная мощность электродвигателей, кВт 3,12 4,97 Габариты и масса станка Габариты станка (длина х ширина х высота), мм 1200 х 1240 х 1780 1685 х 1655 х 1865 Масса станка, кг 1050 1350
