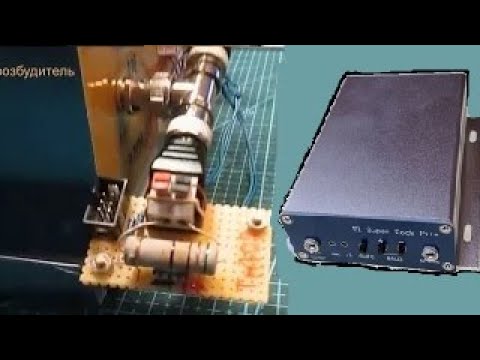

RNTH-428 Согласование возбудителя (трансивер Rock Mite) и УМ RNH-37. Самодельный КСВ-метр RNTH-71-6
Тесты согласования входного сопротивления усилителя мощности и выходного сопротивления возбудителя СОДЕРЖАНИЕ: 00:00 - Возбудитель Eп = 6 В, Pвх = 1.2 Вт. УМ Eп = 24 В, Pвых = 12 Вт УМ Eп = 12 В, Pвых = 2.5 Вт 00:18 - таблица зависимости Pвых от Eп для Rock Mite 01:14 - Тест 1. Rн = 50 Ом для возбудителя на конце кабеля 01:24 - Тест 2. Отключаю нагрузку 02:09 - Тест 3. Rн = 50 Ом для возбудителя в начале кабеля 02:47 - Тест 4. Отключаю нагрузку 03:55 - повторяю Тест 1 04:28 - повторяю Тест 2 04:47 - общая картина всех подключений 05:25 - УМ немного перегружен 05:45 - Тест 5. Возбудитель Eп = 8 В, Pвх = 2 Вт. УМ Eп = 12 В, Pвых = 2.5 Вт. Мощность не растёт 06:13 - Тест 6. Возбудитель Eп = 8 В, Pвх = 2 Вт. УМ Eп = 24 В, Pвых = 2.5 Вт. Мощность не растёт 06:22 - возвращаю Eп = 6 В для возбудителя 06:37 - Тест 7. Eп = 5 В для возбудителя. Более оптимальный вариант для данной системы 07:02 - КСВ у возбудителя идеальный 07:05 - Тест 8. Отключаю нагрузку. КСВ портится 08:13 - хороший вид на самодельный КСВ-метр RNTH-71-6 08:20 - Тест 9. Возбудитель генератор RNTN-65. U= 5 Vpp (HiZ) УМ Eп = 24 В, Pвых = 4.5 Вт. 08:20 - Тест 10. Uвх= 20 Vpp (HiZ). УМ Eп = 24 В, Pвых = 11 Вт. 08:37 - Pвх = 0.25 Вт 08:54 - Тест 11. Отключаю нагрузку. Pвых =12 Вт. Выходная мощность немного вырастает 09:10 - но КСВ на входе к УМ портится. На выходе УМ КСВ идеальный = 1.0 09:40 - Тест 12. Нагрузку вернул. Uвх= 20 Vpp (HiZ). УМ Eп = 12 В, Pвых = 2.5 Вт. 09:56 - Тест 14 начало. Сигнал от гетеродина Rock Mite пролазит на вход УМ без нажатия на ключ 10:52 - Тест 13. Rock Mite при Eп = 5 В само возбуждается в момент ВКЛ при не нажатом ключе 11:33 - Вероятно это не самовозбуждение, а просто при Eп = 5 В не работает схема ключа. И он, ключ, фактически всегда замкнут 11:52 - Тест 14 продолжение. Сигнал от гетеродина Rock Mite пролазит на вход УМ без нажатия на ключ 12:40 - Rock Mite работает и при Eп = 4.3 В. Ключ работает 13:01 - но после ВЫКЛ / ВКЛ Rock Mite всё равно "само возбудится" http://romanets.com
