Приставка на одном транзисторе для измерения ESR из старого мультиметра

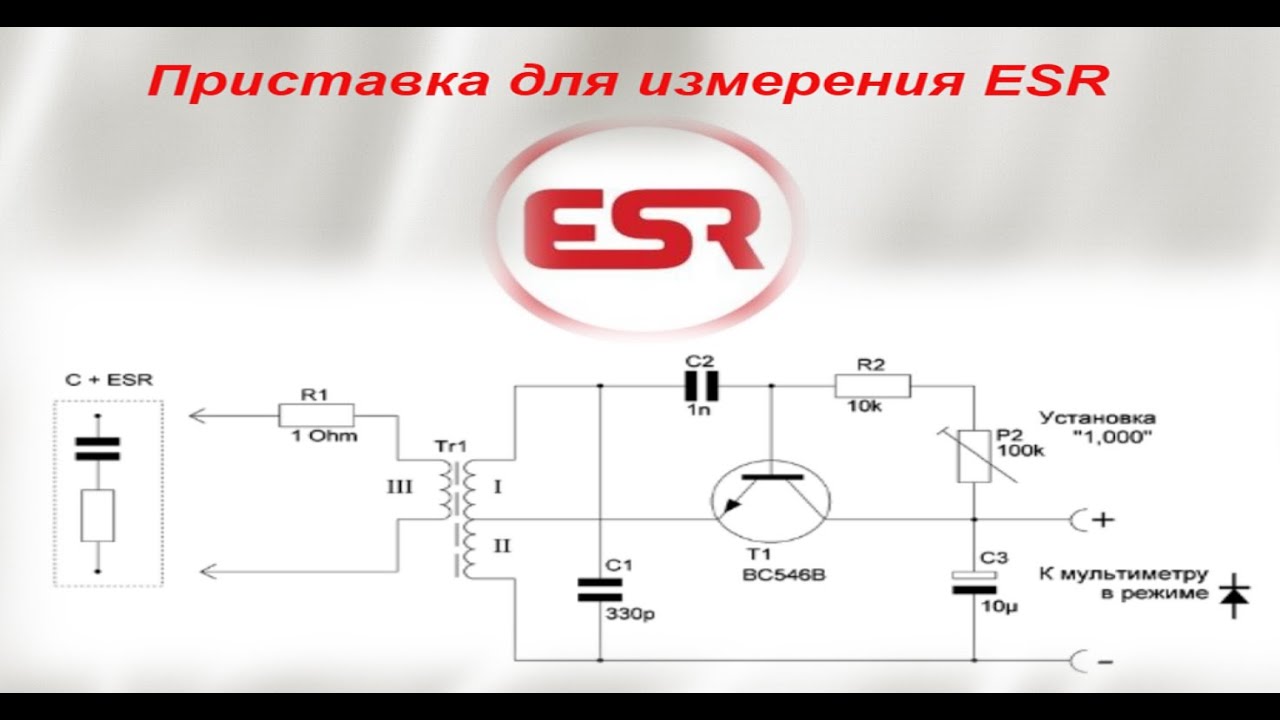

Приставка на одном транзисторе для измерения ESR из старого мультиметра. Позволяет проверять конденсаторы на ESR без выпаивания из схемы, без собственного питания, и находить худшие конденсаторы из включенных параллельно. Данные трансформатора : Сердечник — ферритовое кольцо из энергосберегающих ламп внешним диаметром 10мм, внутренним 6мм, высотой 3мм. Обмотки равномерно распределены по кольцу, последней наматывается обмотка III. Число витков: I – 8, II – 80, III – 5. Диаметр и марка провода не критичны. Cсылка на схему https://cxem.net/izmer/images/izmer196-1.png
